Гидравлический гибочный пресс HPB E21/E30
- Усилие:   от 40 т.
- Длинна гиба:   от 1600 мм
- Расстояние между колоннами:   от 1280 мм
- Просвет:   285 мм
-
свяжемся с вами для уточнения и
предложим лучшие возможные варианты
Простое и точное управление
Контроллеры Estun E21 обеспечивают управление осями X (глубина упора) и Y (ход траверсы) с точностью позиционирования 0,1 мм . Память позволяет хранить до 40 программ по 25 шагов каждая
Надежные мировые компоненты
Станки комплектуются гидравликой Bosch-Rexroth (Германия), электроникой Schneider Electric (Франция), направляющими и ШВП HIWIN (Тайвань), что обеспечивает высокую точность и длительный срок службы
Безопасность и комфорт
Оснащены системой быстросменного крепления инструмента Promecam, совместимой с оснасткой ведущих мировых производителей . Двухручное управление, аварийная остановка и защитные ограждения обеспечивают безопасность оператора
-
Описание

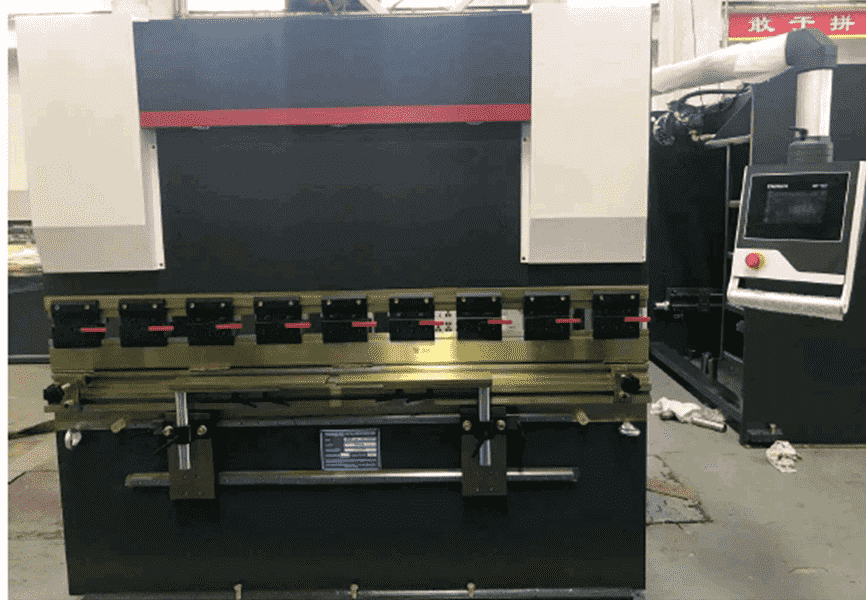

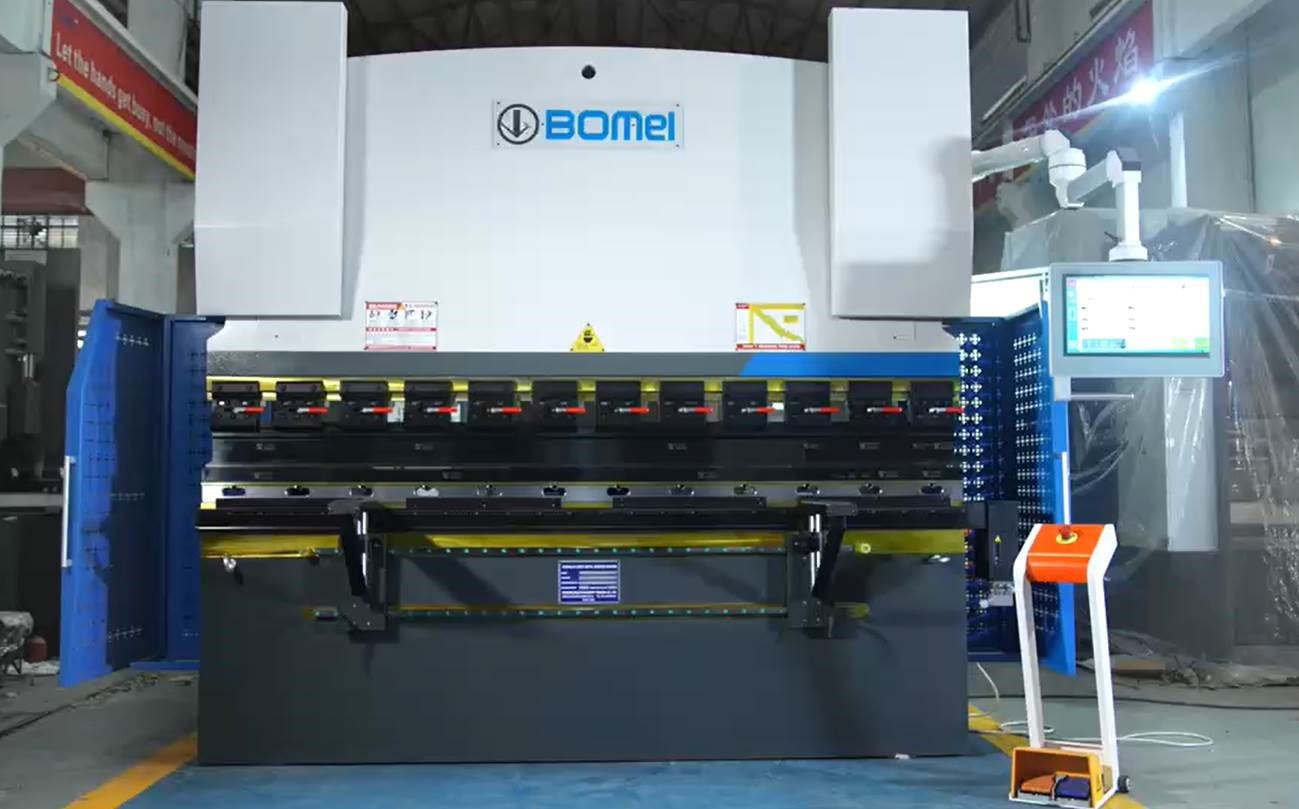

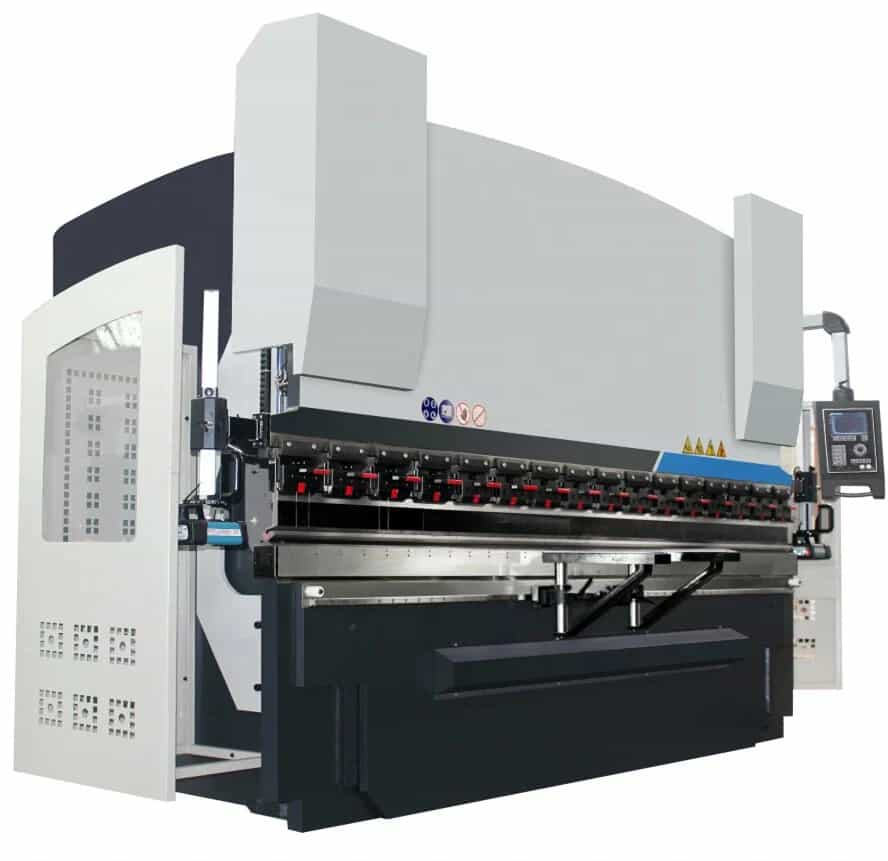

Гидравлический гибочный пресс HPB E21/E30 – точность, надежность, эффективность
Современное решение для точной и надежной обработки металла. Благодаря мощной гидравлической системе и ЧПУ-программатору, пресс позволяет автоматизировать процесс гибки, снижая затраты и увеличивая производительность. Такое оборудование востребовано в сфере металлообработки, машиностроения и производства металлоконструкций.
Преимущества гидравлического пресса HPB E21/E30
Чтобы добиться высокой точности и стабильности работы, важно выбрать оборудование, которое соответствует современным требованиям. HPB E21/E30 обладает рядом ключевых преимуществ:
- Высокая точность. ЧПУ-программатор E21/E30 обеспечивает автоматизированное управление процессом.
- Простота эксплуатации. Интуитивно понятная панель управления упрощает работу оператора.
- Прочная конструкция. Надежные комплектующие гарантируют долгий срок службы.
- Экономичность. Оптимизированная гидравлическая система снижает расход энергии.
- Производительность. Высокая скорость работы позволяет ускорить процесс гибки.
Где применяется пресс HPB E21/E30?
Оборудование широко используется в различных отраслях промышленности, включая:
- Производство металлоконструкций
- Машиностроение
- Авиационную и судостроительную промышленность
- Изготовление деталей для оборудования и рекламных конструкций
Доставка и установка пресса
Мы предлагаем доставку, установку и настройку оборудования по всей России. После установки наши специалисты проведут тестирование и обучение персонала, что позволит максимально эффективно использовать станок в работе.
Гарантия и сервисное обслуживание
Надежность оборудования подтверждается гарантией. Мы также предоставляем сервисное обслуживание, включая диагностику, ремонт и замену деталей. В случае неисправностей наши специалисты оперативно устранят проблему, минимизируя простой производства.
Свяжитесь с нами – получите консультацию и выберите оптимальный пресс для вашего бизнеса!
Комплектация поставки HPB 2 оси – МЫ УЧЛИ ВСЁ чтобы ВЫ МОГЛИ РАБОТАТЬ:
— Управляемые оси – X; Y по средствам сервоприводов BERGERDA Китай
— Сварная станина из стали особо высокого качества, обработанная на высокоточном фрезерном станке
— Контроллер CNC E21 ESTUN, сохранение до 40 программ по 25 шагов Estun Automation Китай
— Европейская система крепления инструмента Promecam
— Набор инструмента матрица + пуансон производства Китай (42CrMo; HRC 47)
— Быстрозажимные механизмы пуансона производства Китай

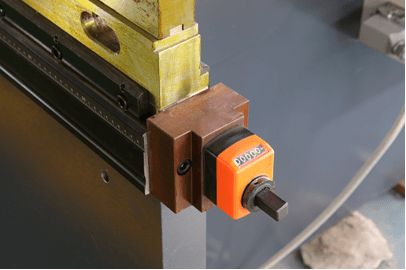

— Выравнивание гибочной балки посредствам торсионного вала вручную

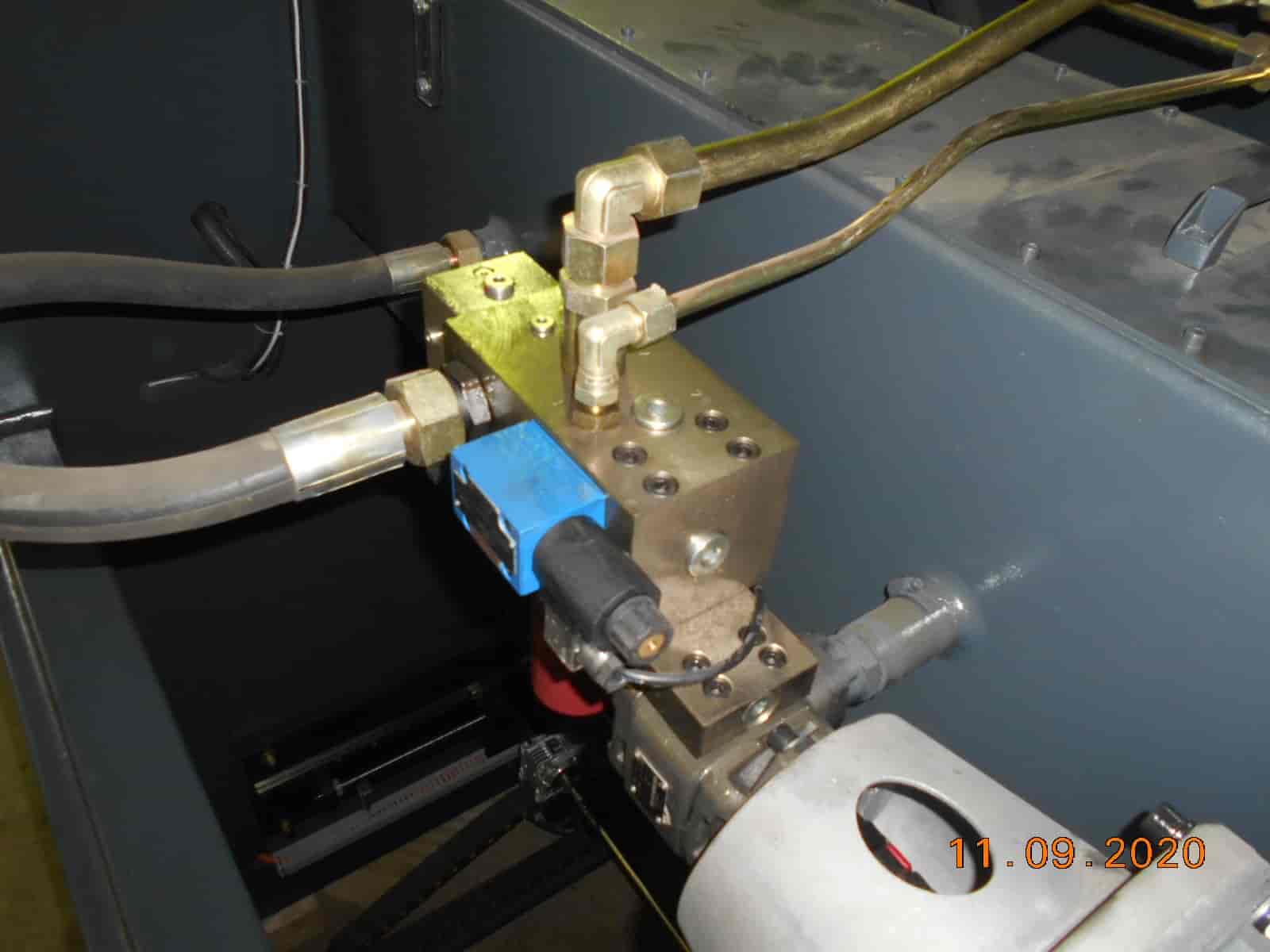

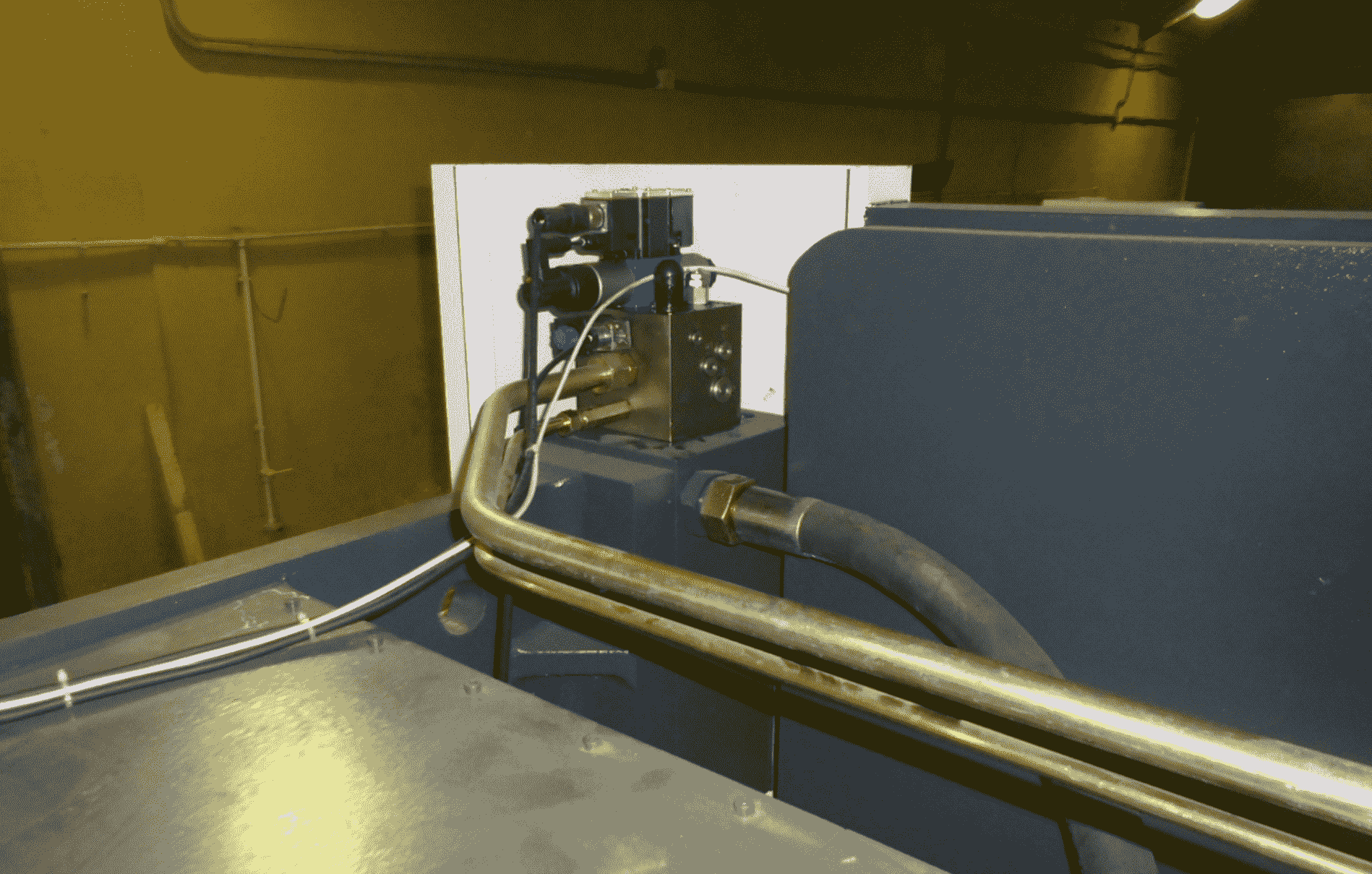

— Гидравлическая система Rexroth Германия
— Шестерёнчатый насос SUNNY США
— Главный мотор Siemens Германия (сборка Китай)
— Масляные фитинги Parker США

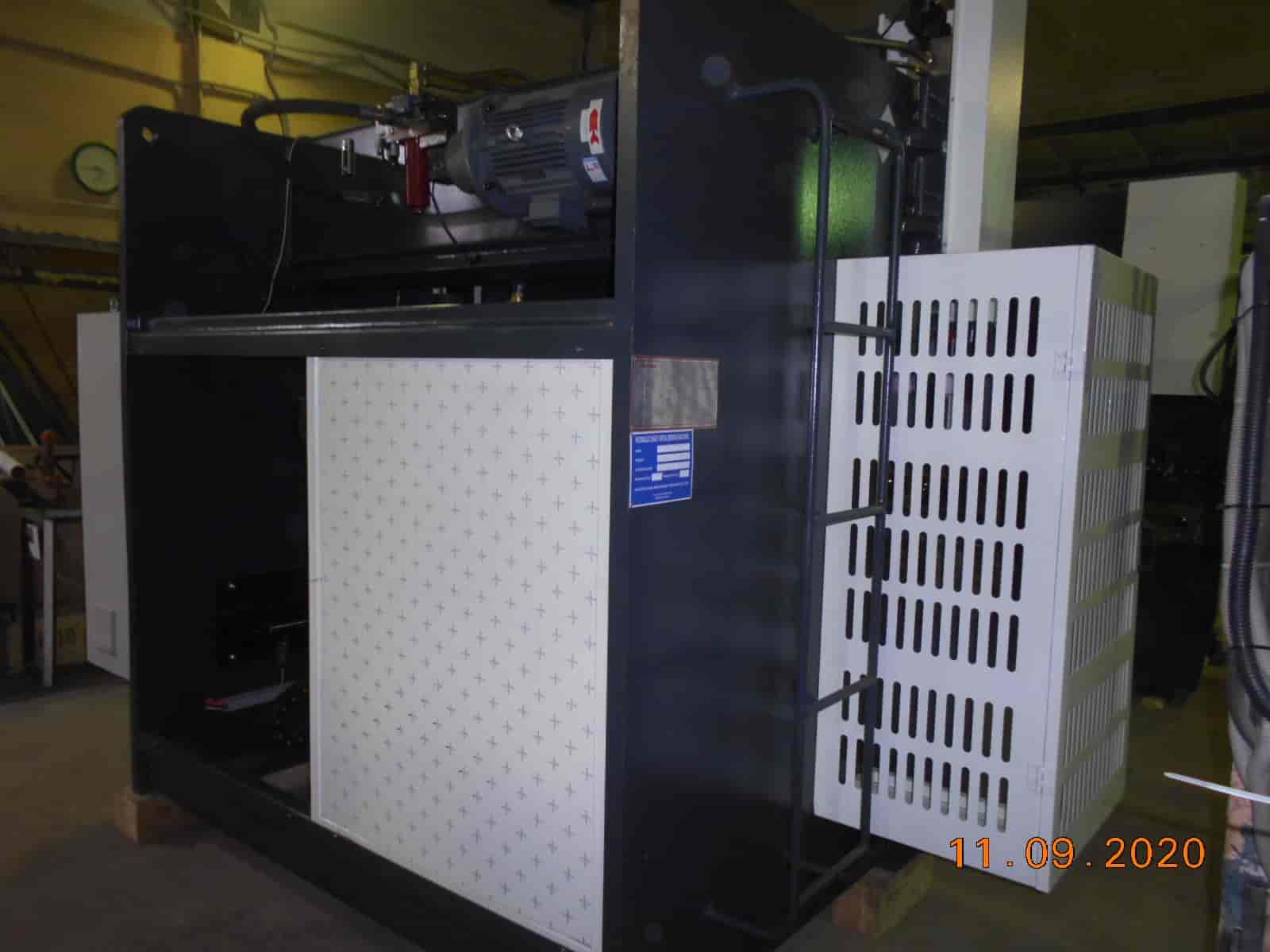

— Задние защитные дверцы «купе»
— Гидравлические цилиндры SICHUAN Y & J INDUSTRIES Китай
— Электро-компоненты Schneider Electric Франция

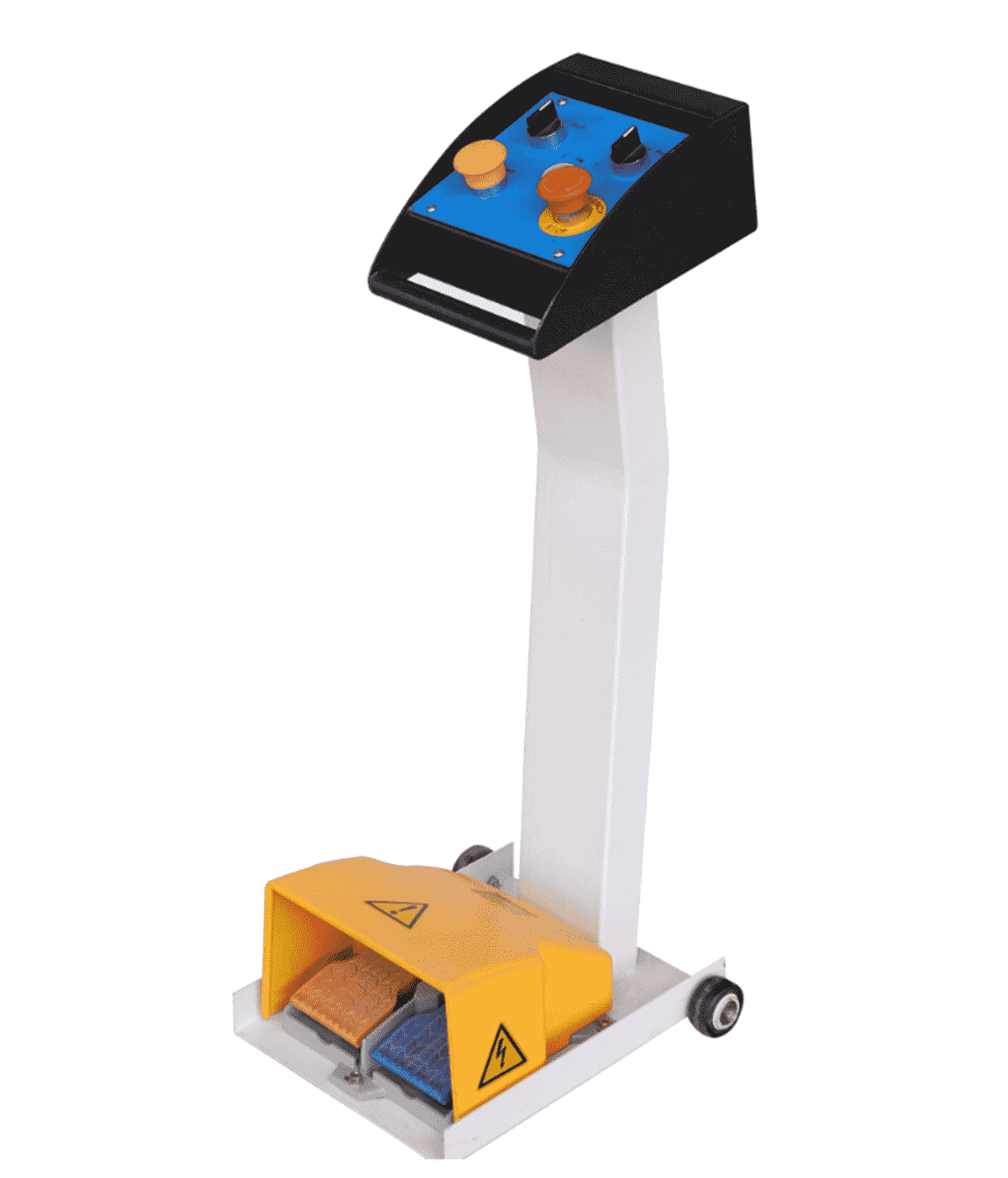

— Выносная педаль управления
— 2 скользящие передние опоры
— При длине гибки 1600мм: 2 пальца заднего упора
— Руководство пользователя на русском языке
— * При длине гибки 3200мм: 4 пальца заднего упора (возможность организации 2-х рабочих станций)
— * При длине гибки 2000-2500мм: 3 пальца заднего упора
— * Подсветка рабочей зоны
— * Ручная система компенсации прогиба
* НЕТ В БАЗОВОЙ КОМПЛЕКТАЦИИ АНАЛОГИЧНЫХ КИАТЙСКИХ ЛИСТОГИБОВ

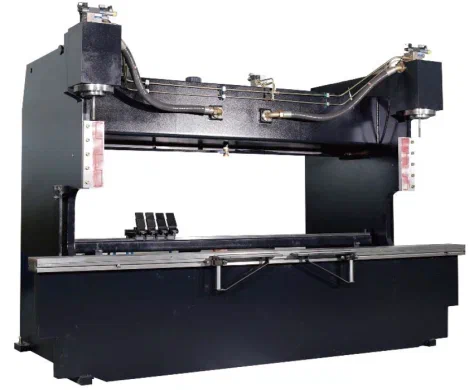

Сварная станина из стали особо высокого качества, обработанная на высокоточном фрезерном станке
Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.

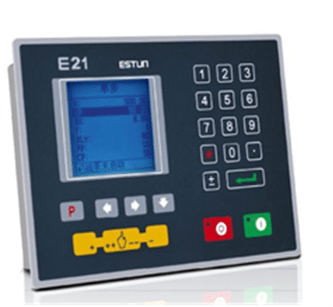

С 1993 года компания ESTUN AUTOMATION специализируется на выпуске робототехники, автоматических линий приводов и контроллеров для машиностроительного сегмента промышленности. ESTUN является разработчиком нескольких производственных стандартов, автором бизнес-моделей, а также имеет ряд крупных научно-исследовательских и складских центров.2 оси: X и Y
- ЖК экран 72мм х 28мм, разрешение 240 х 128
- Управление сервоприводом или АС-приводом
- Одностороннее или двухстороннее позиционирование
- 40 программ, 25 шагов в каждой программе
- Счетчик заготовок
- Отвод заднего упора
- 7 INPUT / 10 OUTPUT
- Диагностика
- Энергонезависимая память

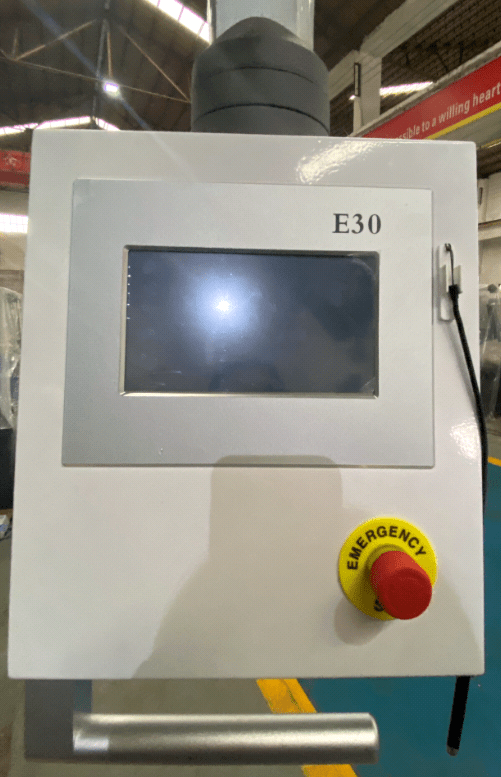

Общие характеристики

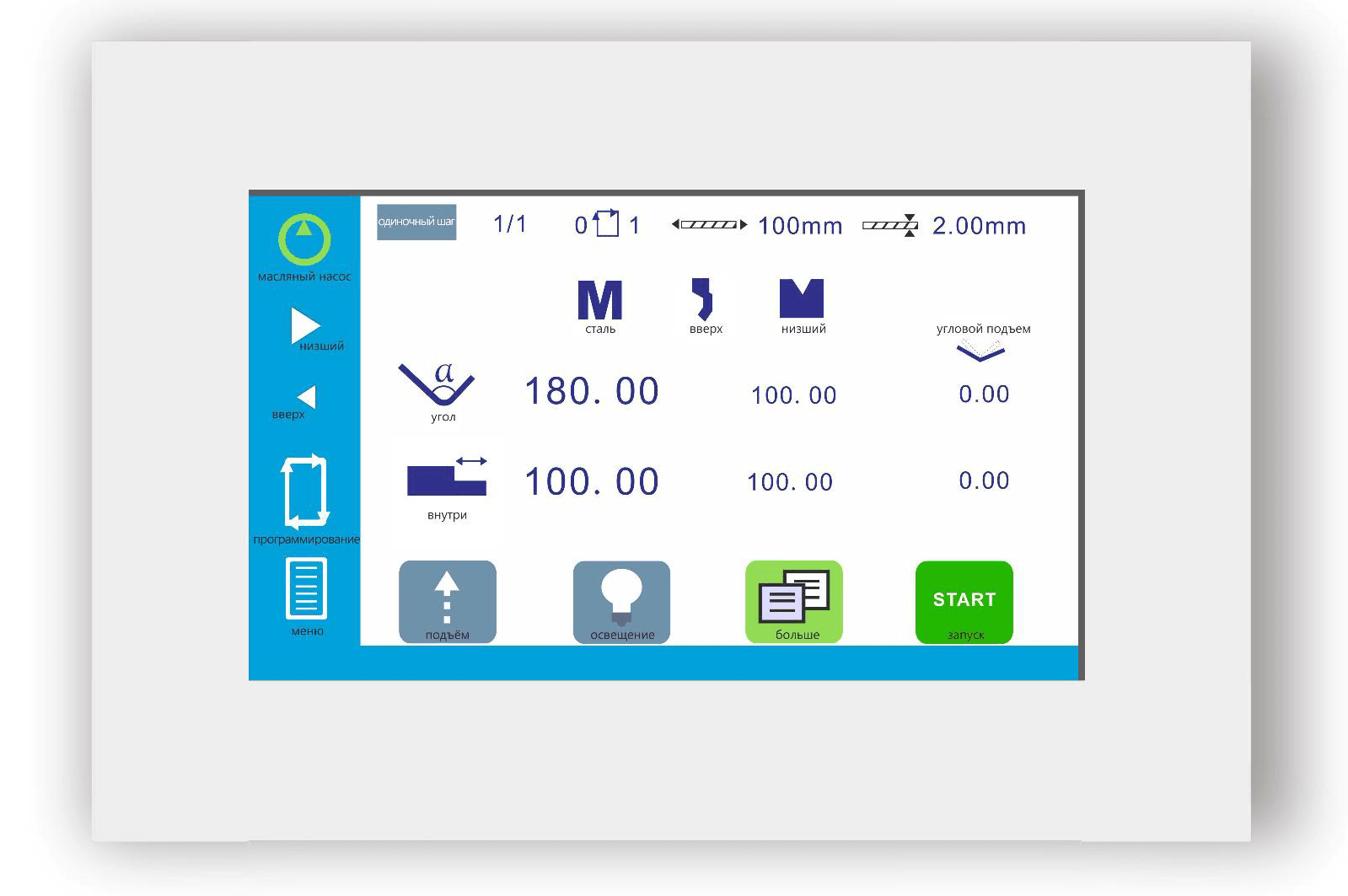

- Большой, яркий и контрастный сенсорный дисплей
- Простые страницы, четкий дисплей, крупные клавиши
- Обновление с помощью PC или ноутбука
- Большой выбор языков (в том числе русский)
- выбор материала из библиотеки
- Ручные и автоматические расчеты изгиба
Простота гибки:
- Атоматические вычисления функций гибов
- Последовательности и программы гибов можно запоминать
- Управление углом гиба и системой антипрога
- Простое ручное управление
- Улучшенное управление:
- Автоматическая последовательность гибов
- Расчет допусков на гиб
- Модульные инструменты для каждой детали или гиба
- Коррекция угла и полки
- Телесвязь через беспроводное соединение с ПК или ноутбуком
- Порт USB для карты памяти для передачи / резервного копирования данных
— Европейская система крепления инструмента Promecam
— Многоручьевая матрица
— 42CrMo; HRC 47
Компания Hangzhou Bergerda Automation Technology Co., Ltd. расположена в прекрасном раю на земле — Ханчжоу, Китай.
— Это высокотехнологичное предприятие, которое предоставляет клиентам по всему миру сервопривод, шаговое управление, преобразователь частоты, устройства для управления бесщеточными двигателями и решения для управления промышленными приводами. Превосходство в разработке продуктов, эффективное и качественное производство, внимательное обслуживание.
— профессионализм, качество и сервис.

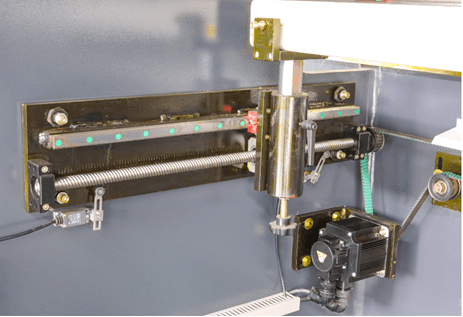

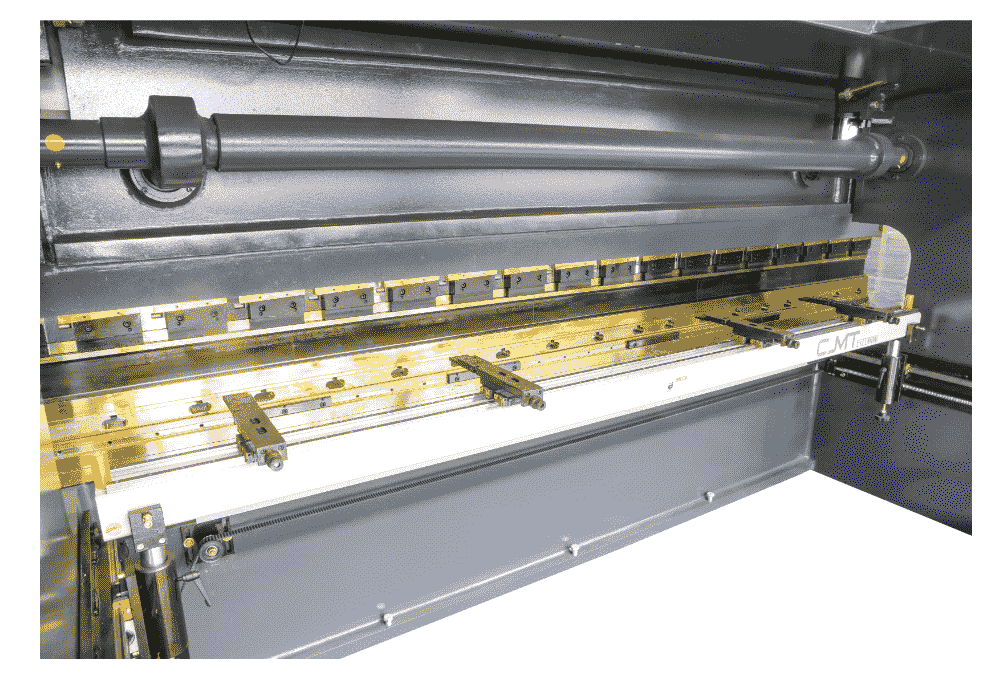

ОСЬ Х – задний УПОР

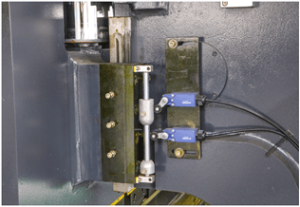

ОСЬ Y – рабочий ход

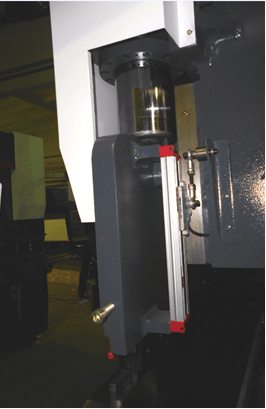

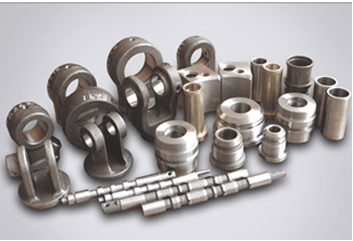

— Компания Sichuan Y&J Industries Co., Ltd., №1 в Китае по производству поставке качественных механических деталей в процессах литья, ковки, механической обработки и изготовления.
— Сертификаты ISO9001 / 2015, сертификат PED 97/23 / E, сертификат ADW0, сертификат AS9100 и сертификат API 6D, ISO14001: 2015, ISO45001: 2018, выданный всемирно признанными организациями, включая BV, TUV и DNV.

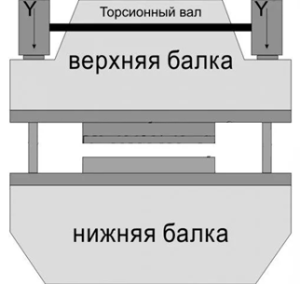

— Бомбирование это – механизм компенсирующий прогиб гибочной балки. Прогиб появляется в момент давления балки на лист, усилием развиваем гидравлическими цилиндрами.
— Если образовавшийся зазор не компенсировать таким же прогибом со стороны стола, то деталь по длине будет иметь неравномерный угол. В центральной части угол будет больше на несколько градусов.
— При длине гибки 1600мм: 2 пальца заднего упора
— При длине гибки 2000-2500мм: 3 пальца заднего упора
— При длине гибки 3200мм: 4 пальца заднего упора — возможность организации 2-х рабочих станций
Технические характеристики HPB
| Параметр | Ед. измерения | 30/1600 | 40/2000 | 40/2500 | 50/2500 | 63/2500 | 80/2500 | 100/2500 | 125/2500 | 160/2500 | 200/2500 | 63/3200 | 80/3200 | 100/3200 | 125/3200 | 160/3200 | 200/3200 | 250/3200 | 300/3200 | |
| Усилие | т | 30 | 40 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 300 | |
| Длина гибки | (A) | мм | 1600 | 2000 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 |
| Расстояние между колоннами | (B) | мм | 1280 | 1600 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 |
| Просвет | (D) | мм | 285 | 335 | 335 | 335 | 350 | 350 | 400 | 410 | 425 | 460 | 350 | 350 | 400 | 410 | 425 | 460 | 525 | 545 |
| Ход | (С) | мм | 80 | 110 | 110 | 110 | 110 | 110 | 150 | 150 | 150 | 150 | 110 | 110 | 150 | 150 | 150 | 150 | 150 | 150 |
| Зев | (E) | мм | 200 | 200 | 200 | 200 | 250 | 300 | 350 | 350 | 350 | 350 | 250 | 300 | 350 | 350 | 350 | 350 | 350 | 350 |
| Ширина стола | мм | 140 | 140 | 140 | 140 | 160 | 190 | 210 | 210 | 210 | 260 | 160 | 210 | 210 | 210 | 210 | 260 | 260 | 260 | |
| Передние поддержки | шт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Задние упоры | шт | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Мощность | КВт | 3,0 | 4,0 | 5,5 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5 | 11,0 | 15,0 | 5,5 | 7,5 | 7,5 | 7,5 | 11,0 | 15,0 | 18,5 | 18,5 | |
| Длина | (L) | мм | 1600 | 2200 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 |
| Ширина | (W) | мм | 1000 | 1200 | 1200 | 1300 | 1300 | 1400 | 1600 | 1600 | 1700 | 1750 | 1300 | 1600 | 1600 | 1600 | 1700 | 1950 | 2000 | 2000 |
| Высота | (H) | мм | 1600 | 1910 | 1930 | 2000 | 2210 | 2300 | 2400 | 2400 | 2700 | 2700 | 2400 | 2400 | 2600 | 2600 | 2700 | 2800 | 3200 | 3450 |
| Вес | кг | 1300 | 2200 | 3000 | 3300 | 3500 | 4700 | 5100 | 5600 | 8200 | 9000 | 5500 | 5700 | 6100 | 6400 | 9200 | 9600 | 11000 | 12000 |
