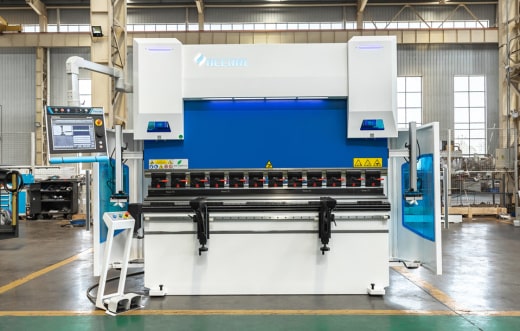

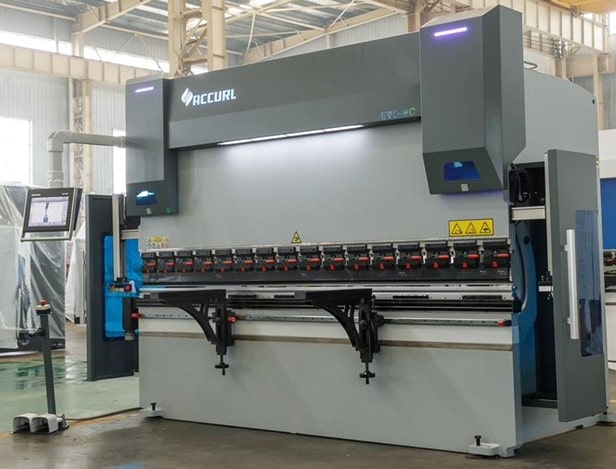

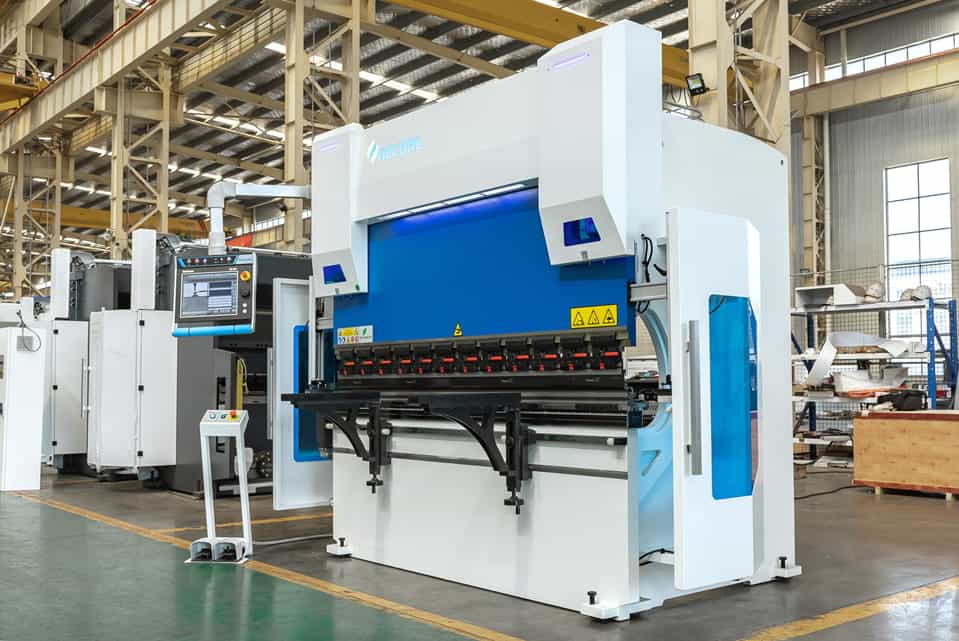

Листогибочный пресс с ЧПУ ACCURL EURO PRO

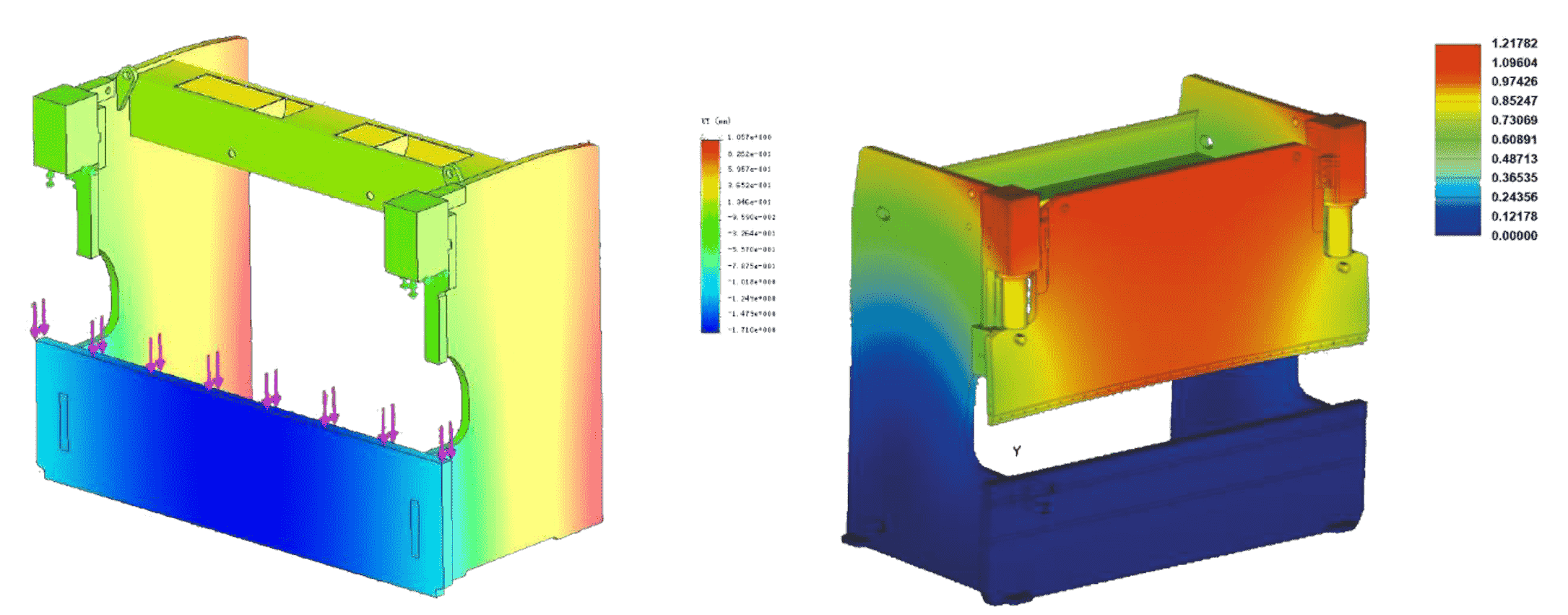

Листогибочный пресс с ЧПУ серии EURO PRO имеет жесткую раму для исключения деформации под нагрузкой, изготовленную из стали ST-44 и прошедшую ультразвуковой контроль. Автоматическая сварка осуществляется с помощью сварочных аппаратов и сварочных роботов. После сварки мы производим процесс снятия напряжения с помощью вибрационной системы. После станины обрабатываются на 5-осевых обрабатывающие центры с ЧПУ за одну установку, для обеспечения точности. Благодаря всем этим процессам срок службы станка практически не ограничен.

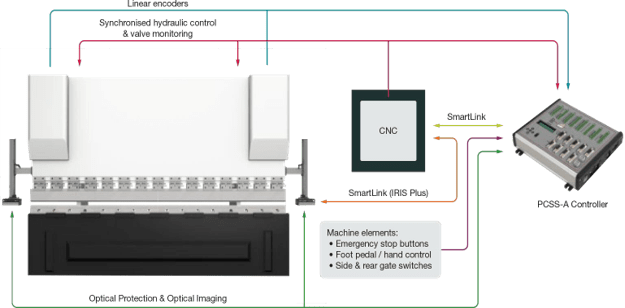

PCSS-A — это программируемый контроллер безопасности, предназначенный для повышения производительности и безопасности листогибочных прессов. Он обеспечивает гибкость и упрощает процесс проектирования, объединяя все связанные функции управления, безопасности и мониторинга в единую систему и устраняя необходимость комплексной интеграции сторонних компонентов и программного обеспечения. PCSS-A обеспечивает оптимальный баланс функциональности и производительности при сниженной стоимости сборки.

Это обеспечивает эффективную и экономичную платформу с меньшим количеством компонентов, меньшим количеством проводов, упрощенным интерфейсом и сертифицированным CE оборудованием и программным обеспечением для минимизации времени проектирования и сборки.

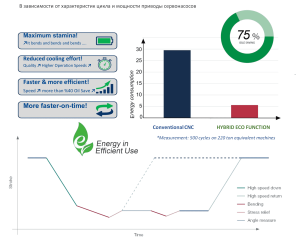

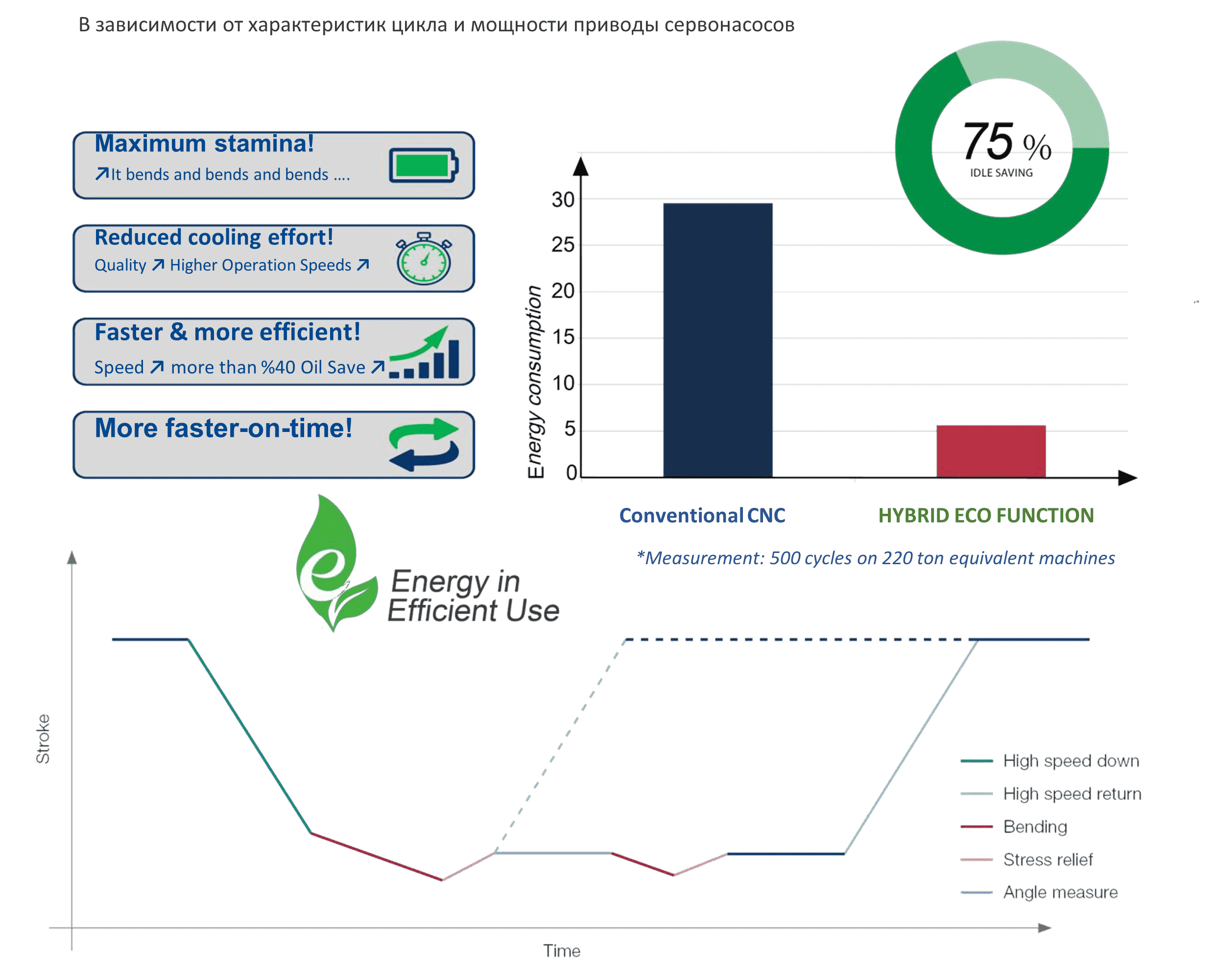

ACCURL® поддерживает дружественную экологическую политику, поэтому все наше оборудование оснащено функцией Hybrid Eco..

• Эта гибридная система сервопривода обеспечивает точность позиционирования в заданном положении.
• В зависимости от характеристик цикла и мощности приводы сервонасосов

• Высокая динамика для более высокой производительности машины.
• Соответствие директивам ЕС.
• Снижение энергопотребления для «зеленой» машины.
• Понижен уровень звукового давления на 50 дБ.
• Серводвигатель с замкнутым контуром регулирования скорости.
• Энергоэффективность до 35 % по сравнению с традиционными системами.
• Эксплуатационные расходы минимальны из-за низкого энергопотребления. Таким образом, это дает пользователю преимущества за счет высокой эффективности и низких эксплуатационных затрат.

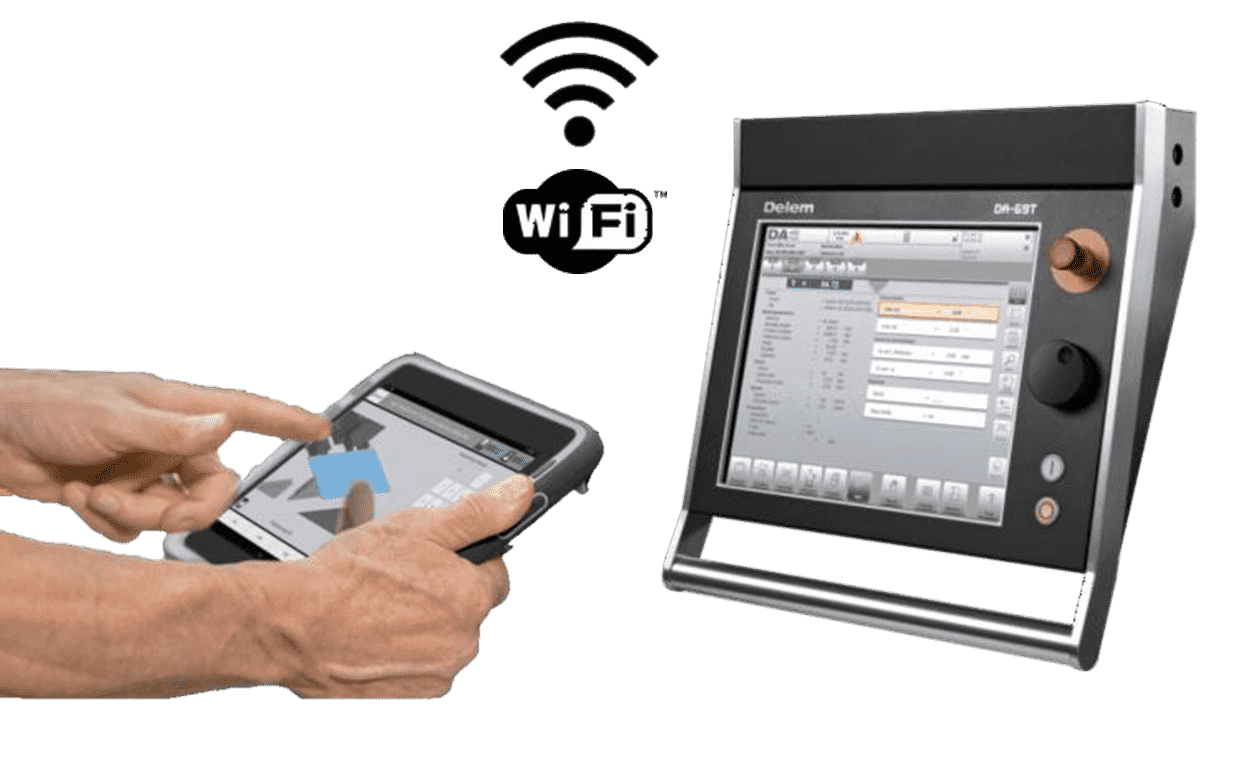

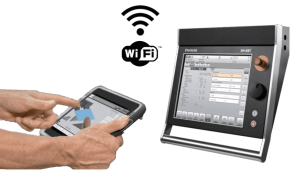

Новое поколение систем упраления серии DA-50T предлагает простое программирование с ЧПУ на основе пользовательского интерфейса Delem с графическим сенсорным экраном. А DA-58T — это современное комплексное 2D графическое решение для управления синхронизированными гибочными прессами.

Цветной TFT-дисплей с диагональю 15 дюймов и технологией мультисенсорного экрана промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem. Он обеспечивает прямую навигацию между программированием продукта и фактическим производством. Функции расположены непосредственно там, где это необходимо, обеспечивая оптимизированную эргономику во всем приложении.

Успешный контроль точности и производительности В настоящее время современное производство листового металла немыслимо без высокопроизводительного программного обеспечения. Высокоэффективные алгоритмы управления оптимизируют рабочий цикл станка, сокращают время, необходимое для настройки, и обеспечивают неизменно высокое качество.

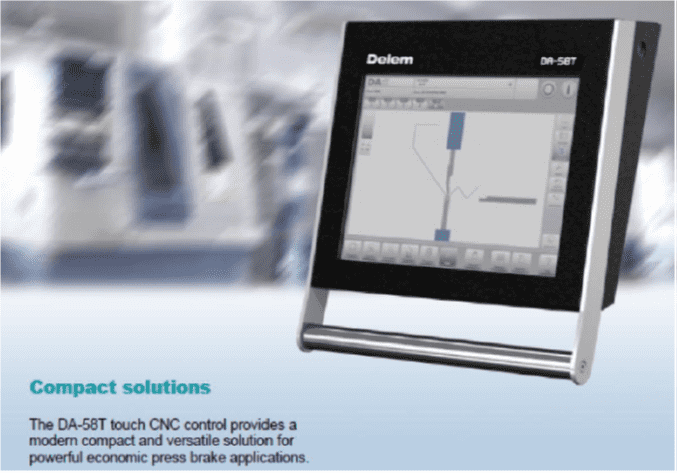

DELEM DA58T 2D основные характеристики:

• Программирование на 2D-графическом сенсорном экране
• Цветной TFT-дисплей с высоким разрешением 15 дюймов
• До 4 осей (Y1,Y2 + 2 вспомогательных оси)
• Контроль бомбирования
• Библиотека инструментов / материалов / изделий
• Управление сервоприводом и преобразователем частоты
• Усовершенствованные алгоритмы управления по оси Y как для клапанов с замкнутым, так и для клапанов с открытым контуром.
• Подключение к USB-накопителю памяти
• Автономное программное обеспечение Profile-58TL.

Laser Check производства компании Data M Engineering представляет собой систему измерения и коррекции угла изгиба с помощью лазерного луча. Устройство состоит из лазера и камеры по обе стороны линии гибки.

Обнаружение осуществляется таким образом :

• лазерный луч проецируется на поверхность листового металла
• Камера обнаруживает лазерный луч
• Угол между лучом и осью камеры определяет угол изгиба.
• Снижение силы + расчет пружинения
• Автоматическая коррекция угла

Благодаря системе Thin-support даже более тонкие листы всегда правильно позиционируются.

• Система опор SPA установлена в пальцах заднего упора. Их можно активировать при изгибе.

Преимущества:

• Задние опоры оснащены шариковыми ползунками и щетками для защиты даже самых деликатных поверхностей.

• Нагрузка – 30 кг на каждую поддержку.

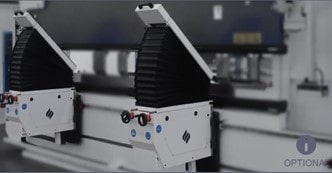

Отслеживание листа является эффективным аксессуаром для листогибочных прессов:

Преимущества:

• Автоматическое слежение при гибе;
• AP1 — AP2 ЧПУ –контроль положения;
• Рекомендовано для тяжелых или больших и тонких изделий;
• Угол поддержки до 70°
• Нагрузка – 180 кг на каждую опору.
• Щеточный стол 350×900 мм с возможностью увеличения  до 1200 мм.

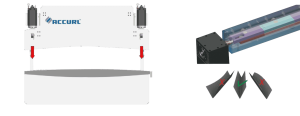

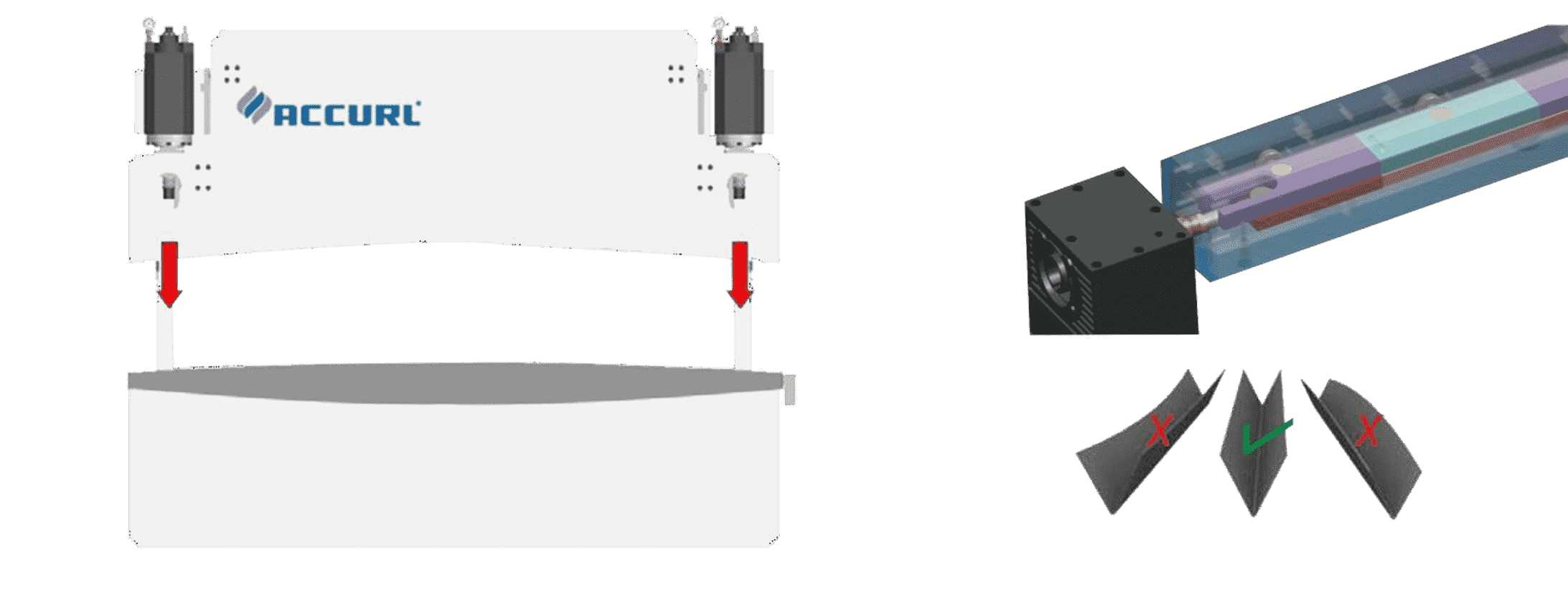

Эта функция исключает необходимость трудоемкой установки подкладок за счет создания регулируемой выпуклости в центре стола. В этой системе и под клиновой системой создается устойчивая выпуклость к центру стола. Система с ЧПУ автоматически настраивается на основе запрограммированной информации о детали

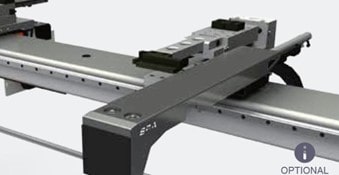

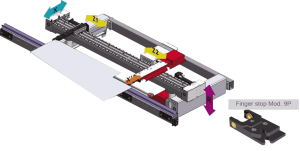

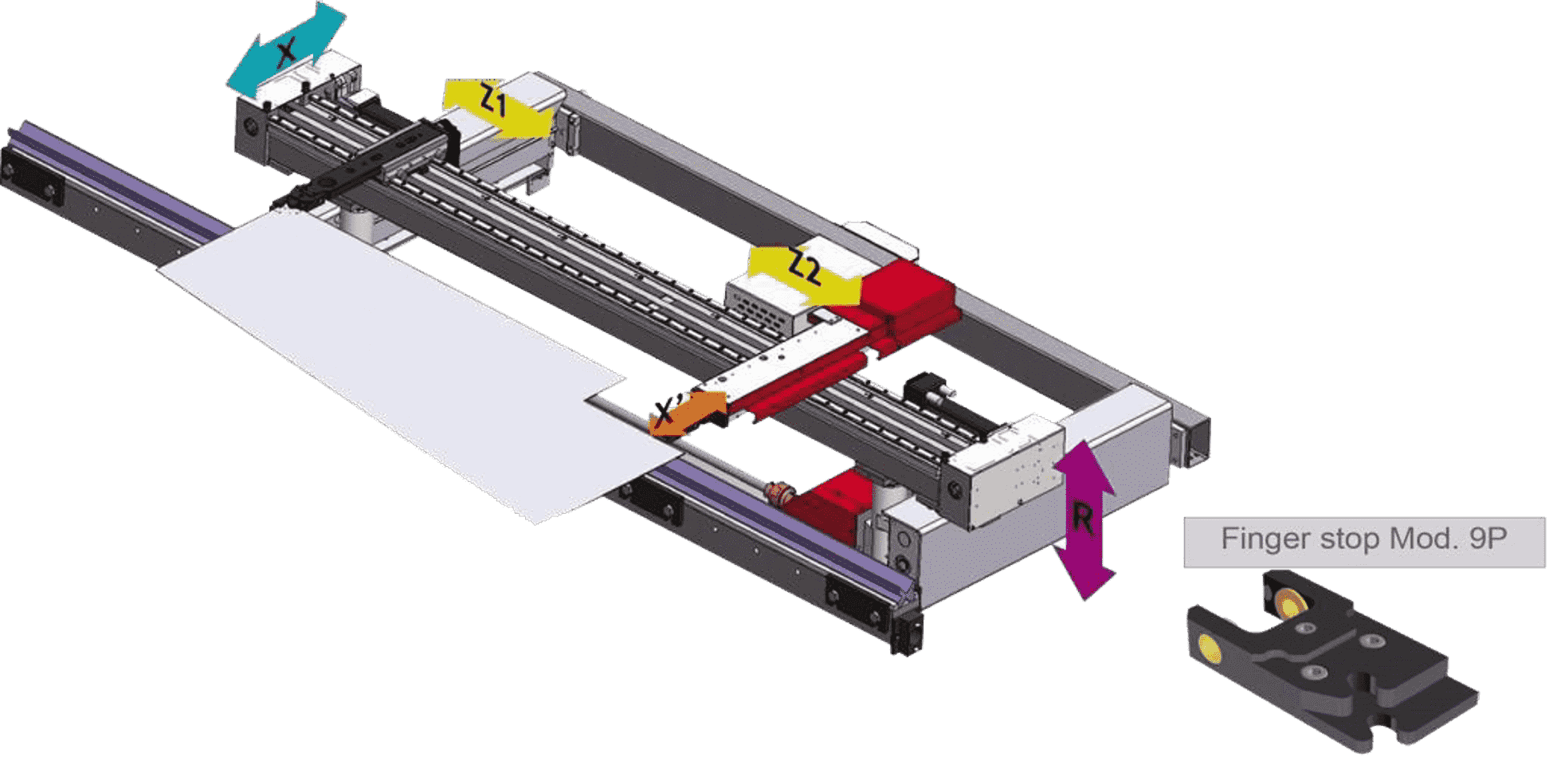

ACCURL® листогибочный пресс оснащен задним упором с ЧПУ BGA-2, имеющим прочную конструкцию, обеспечивающую наилучшую повторяемость и высокую точность позиционирования осей.

ACCURL®BGA- для заднего упора:

Ход по X = 650 mm
Скорость X = 450 mm/s Ход по  R = 250 mm

Преимущества:

• Ось X,R с линейной направляющей HIWIN и шарико-винтовой передачей управление от чпу.
• Ось Z1,Z2 с линейной направляющей HIWIN ручное управление
• Беспрецедентная повторяемость позиционирования ±0,05 (опция ±0,01).
• Для достижения максимальной универсальности вы можете автоматизировать оба ограничителя обратного хода по осям X1-X2, достигая угла 80° на косых поворотах.

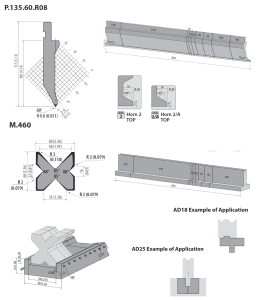

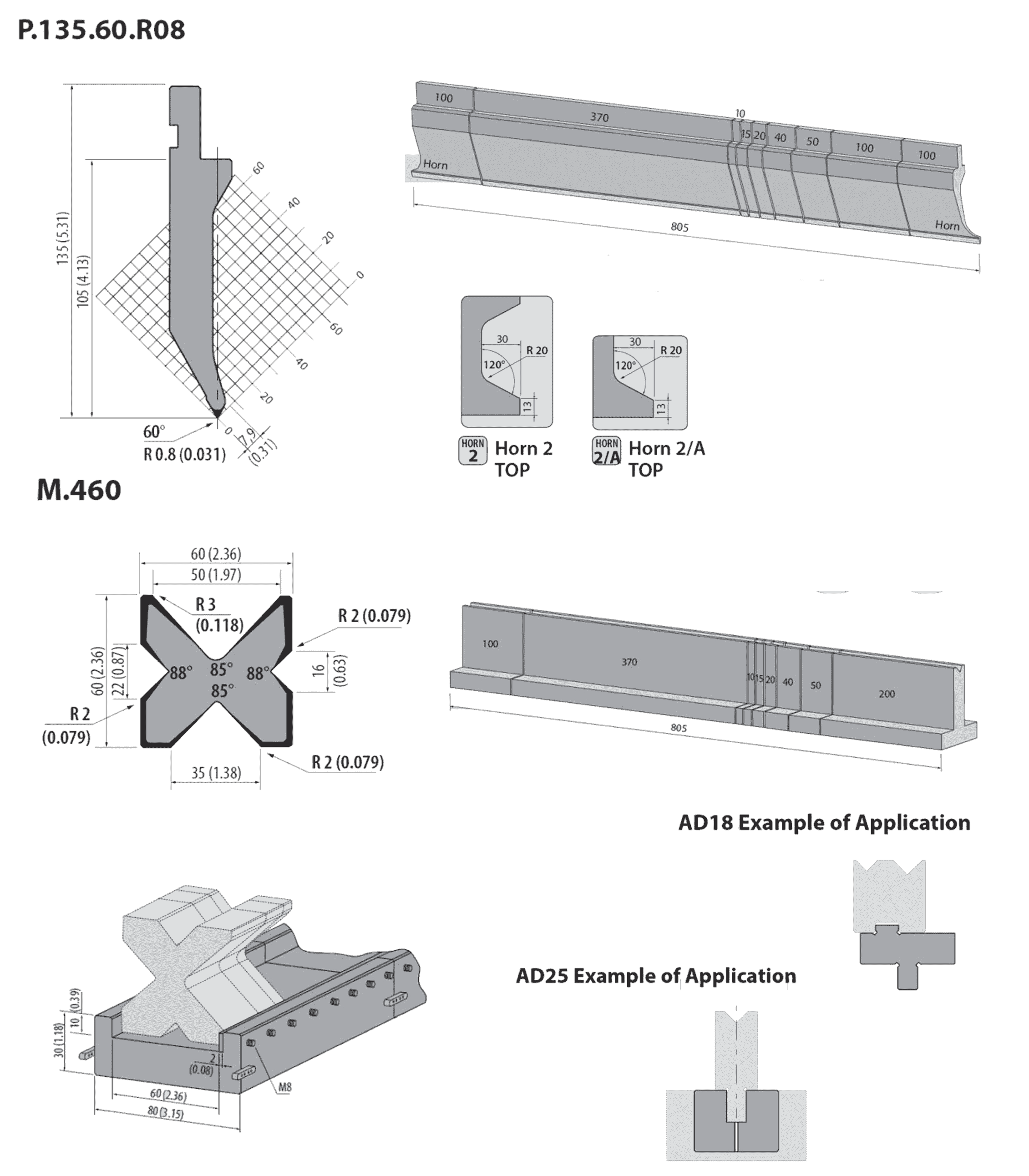

ACCURL® использует все. Сырье предоставляется квалифицированными поставщиками, а химический состав соответствует международным стандартам. Таким образом, выход сырья и прочность на разрыв гарантированы.

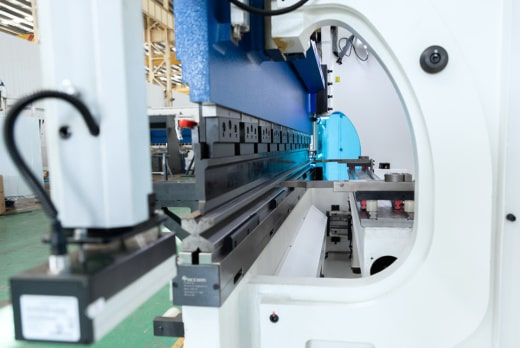

Предохранительный паз 8,4 х 3,5 мм, предохраняющий инструмент от выпадения.

Таблица характеристик ACCURL EURO PRO
