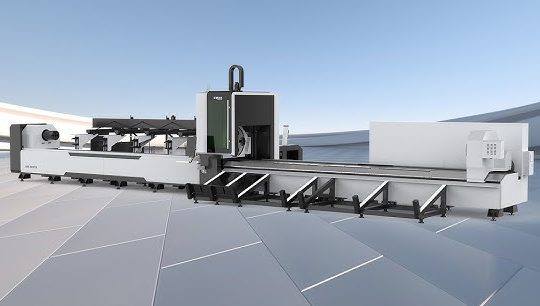

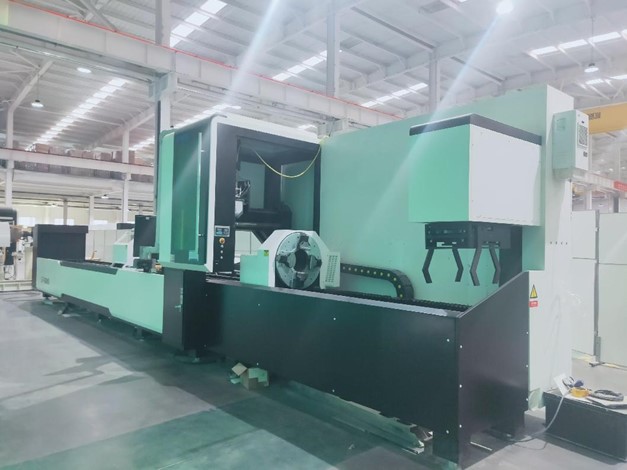

Станок волоконной лазерной резки труб с тремя патронами модель GKS12036T3L
- Модель: GKS12036T3L
- Диаметр труб: Φ20-Φ360mm， квадратная труба 20- 250mm
- Макс. длина труб: 12 000mm
- Головка в стандартной комплектации: Наклонная голова，автофокус
-
свяжемся с вами для уточнения и
предложим лучшие возможные варианты
Три патрона
минимальный остаток — надежная фиксация и экономный раскрой материала
Длина до 12 м, нагрузка 1200 кг
обработка тяжелых длинномерных труб
Точность ±0,03 мм
высокая производительность и качество резки
-
Область применения
Станок волоконной лазерной резки труб с тремя патронами GKS12036T3L – Высокая производительность и точность
Предназначен для обработки труб диаметром от 20 до 360 мм и квадратных труб размером 20–250 мм. Благодаря использованию передовых технологий и трех патронов для одновременной работы с несколькими трубами, этот станок обеспечивает высокую производительность и минимизирует время на переналадку.
Основные характеристики станка GKS12036T3L:
- Диаметр труб: от 20 до 360 мм
- Размеры квадратных труб: 20–250 мм
- Длина труб: до 6 000 мм (опционально до 9 000 мм или 12 000 мм)
- Мощность источника: до 12 кВт
- Скорость вращения патронов: до 120 м/мин
- Режущая голова: Raytools с автофокусом
Преимущества станка GKS12036T3L:
- Увеличенная производительность: Три патрона позволяют работать с несколькими трубами одновременно, повышая эффективность работы и сокращая время на переналадку.
- Точность и качество реза: Современные системы управления и лазерная технология обеспечивают точный и чистый рез, минимизируя отходы.
- Гибкость в обработке: Станок подходит для различных типов труб, включая круглые и квадратные, а также трубы разных длин и диаметров.
- Энергоэффективность: Высокая мощность лазера при низком потреблении энергии делает оборудование экономичным в эксплуатации.
Применение:
Станок GKS12036T3L широко используется в различных отраслях:
- Машиностроение: для изготовления металлических трубных конструкций, каркасов и других компонентов.
- Строительство: для обработки труб, используемых в строительных металлических конструкциях.
- Энергетика: для обработки труб, применяемых в энергетическом оборудовании.
- Автомобильная промышленность: для производства деталей, трубопроводов и прочих элементов.
Почему стоит выбрать станок GKS12036T3L:
- Надежность и долговечность: Станок создан с использованием высококачественных компонентов, что обеспечивает долгосрочную эксплуатацию и минимальные затраты на обслуживание.
- Техническая поддержка и обучение: Мы предоставляем обучение персонала и техническую поддержку на всех этапах эксплуатации оборудования.
- Лизинг и доставка: Предлагаем гибкие условия лизинга и доставку оборудования по всей России.
Он идеально подходит для предприятий, занимающихся серийным производством и обработкой труб в различных отраслях. Закажите станок GKS12036T3L и улучшите эффективность вашего производства.

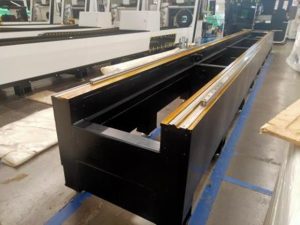

Внутренняя структура станины выполнена из сортового металла, она состоят из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле. Пазы под линейные направляющие фрезеруются на прецизионном продольно фрезерном обрабатывающем центре.

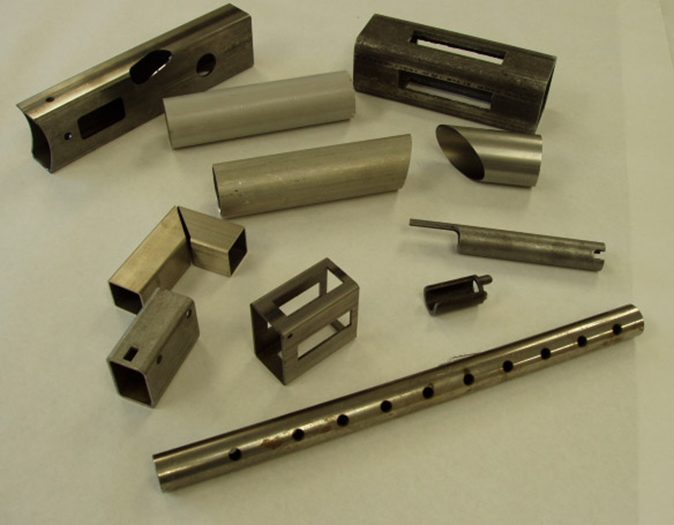

Позволяет обрабатывать круглую трубу, профильную трубу , швеллер, овал, уголки, двутавры, и другие нестандартные трубы.
Преимущества автофокуса:
- Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut.
- Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины.
- Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
- Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
- Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
Преимущества лазерных голов Raytools:
- Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока
- Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм
- Удобная установка линзы, быстрый и легкий доступ к защитному стеклу
- Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла
- Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.
- Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча
Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена — качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы.

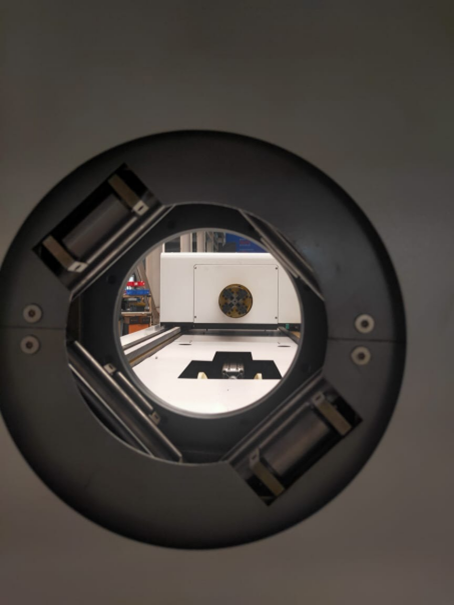

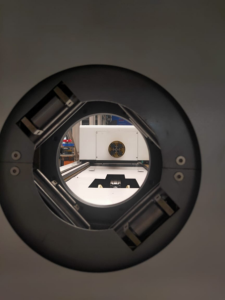

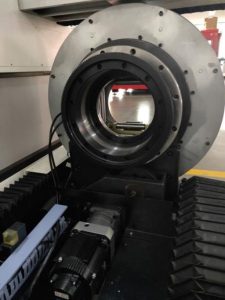

Он принимает пневматическую конструкцию зажима с обеих сторон и может автоматически модулировать центр. Регулируемый диапазон диагонали составляет 20-360 мм.
Система передачи вращения патронов: зубчатое колесо, не ремни, точность передачи выше.
Косозубая зубчатая передача YYC Тайвань.
По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки.

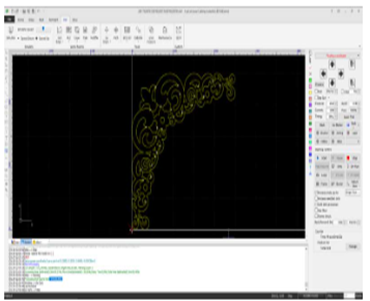

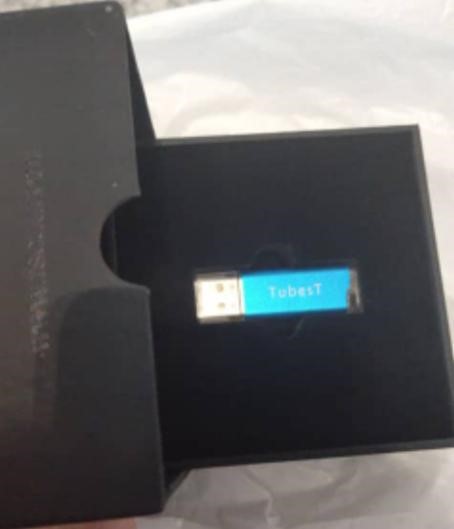

Управдяющая система и софт TUBE PRO, самая профессиональная ЧПУ в Китае, с функцией автоматического набора, интерфейс на русском языке и английском языке
Система автоматизированного производства работ CypCut разработана компанией Friendess.
Система имеет множество модулей, широко применяется для работы со станками лазерной резки, проста в изучении и удобна в применении.
CypCut – система для лазерной резки плоских поверхностей. Она позволяет производить непосредственно резку, проектировать изделия, контролировать параметры резки. CypCut обеспечивает доступ к большому числу настроек графических объектов, позволяет работать со слоями, редактировать путь лазера, производить симуляцию резки, и.т.д.
Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники.
Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.
Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума.
Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.
Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера, плата коммутаций, силовые элементы.
Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения.
