Установка лазерной резки ACCURL серии SMARTLINE-3015

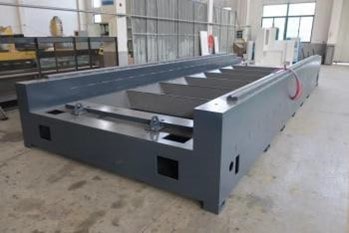

Станина для лазерной резки проходят отжиг при температуре более 600⁰ для снятия напряжения. Они рассчитаны на долгие годы интенсивного использования без деформации.

• Очень жесткая и стабильная рама
• Сварка высокой точности
• Использование высокотехнологичных расточных станков для изготовления.

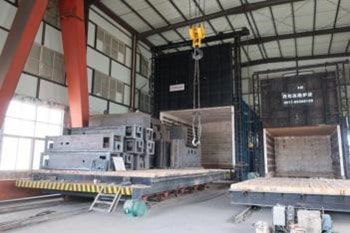

Корпус машины проходит процесс термической обработки для снятия напряжений сварки. Рамы Accurl обрабатываются на 5-осевых обрабатывающих центрах с ЧПУ за одну установку . Благодаря этому все оси параллельны, а поверхности станка точны, что обеспечивает высокая точность и долговечность станка.

Преимущество:

• Машинная сварка производится сварочным аппаратом и сварочными роботами.
• Восемь (8) зон и канальная выхлопная система
• Двойная синхронизированная система привода с двумя серводвигателями

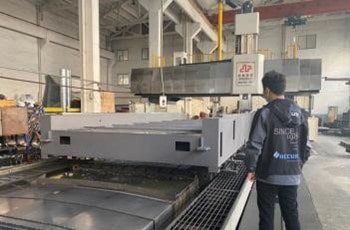

• После процесса снятия напряжения рама станка поступает на 5-осевой обрабатывающий центр с ЧПУ для обеспечения точности.

Более тяжелая рама означает меньшую вибрацию и лучшую точность. Станины  усилены, чтобы свести к минимуму скручивание и деформацию.

Преимущества:

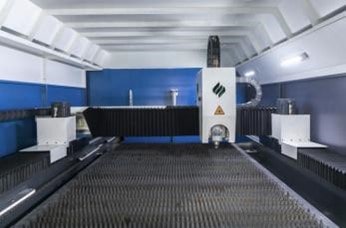

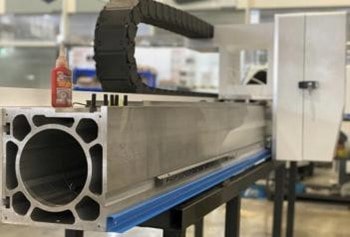

• Высокотехнологичная алюминиевый портал ACCURL® отливается в специально изготовленной 10-тонной стальной форме.
• Это обеспечивает лучшую жесткость при 50% веса традиционные железные порталы, обеспечивающие более высокое ускорение при меньшей инерции. Это приводит к меньшему износу.

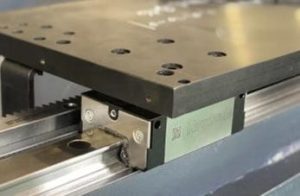

Портал смонтирована на паре прецизионных линейных направляющих REXROTH, а передовая немецкая инженерия ALPHA и прецизионное производство создали линейные системы высочайшего качества, доступные сегодня.

ПЕРЕДОВОЙ:

• Линейные направляющие REXROTH
• Лучшие рейки и шестерни от YYC/APEX

• Высокое ускорение (140 м/с2)

В ACCURL® Laser используются лучшие зубчатые рейки и шестерни от ALPHA. Высокоточные двухсторонние закаленные винтовые передачи с малым ходовым зазором позволяют достичь очень высокого ускорения и синхронизированной скорости 160 м/мин.

Преимущества:

• Реечная система SHIMPO (Япония)
• Безлюфтовый планетарный редуктор
• Винтовая и реечная передачи для плавного и бесшумного движения
• Высокая точность (точность ± 0,05 мм)

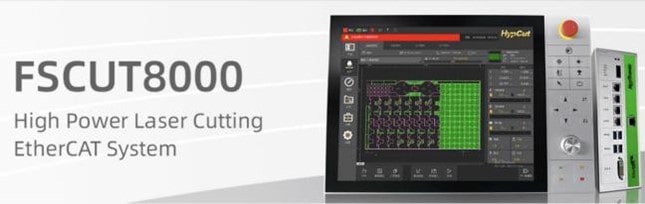

FSCUT8000 — это шинная система EtherCAT, разработанная для волоконного лазера сверхвысокой мощности мощностью более 8 кВт, отличающаяся простым обслуживанием, простотой установки и настройки, полным набором функций. Она поддерживает решения по настройке, автоматизации и информатизации, является передовой системой управления лазерной резкой EtherCAT на рынке.

ПРОСТОЙ И УДОБНЫЙ ИНТЕРФЕЙС:

В наших продуктах используются новейшие системы ЧПУ FSCUT8000 SYSTEM. Он представляет собой интеллектуальный и удобный механизм наших машин, который обеспечивает основные функции для управления и контроля производства.

ХАРАКТЕРИСТИКИ СИСТЕМЫ HYPCUT 8000:

• Высокоскоростная связь EtherCAT
• Технология высокодинамичных сервоприводов
• Встроенное управление удерживающим тормозом.
• Автоматическая адаптация параметров.
• TwinCAT: программное обеспечение для проектирования и выполнения.
• Скорость: Максимальное ускорение 5G, максимальная скорость по оси 300 м/мин.
• Обеспечьте доступ к лазерному облаку и MES для сбора данных о состоянии машины и информирования техобслуживания, чтобы продлить срок службы машины.

Точность: Теоретическая точность пути ± 0,005 мм, точность позиционирования 0,01 мм.

ФУНКЦИИ УПРАВЛЕНИЯ:

• Контроллеры HypCut CNC используются в станках для лазерной резки и программное обеспечение для автоматизации TwinCAT NC I/CNC.идеально подходит для специфических функций, включая адаптивное управление лучем, обратный ход или сброс траектории.

Преимущества:

• Поддержка прямого создания кода DXF и G; поддержка быстрой обработки файлов LXDS и NRP, сгенерированных CypNest.
• Industrie4.0 для обработки листового металла с TwinCAT

Аналитика и TwinCAT IoT.

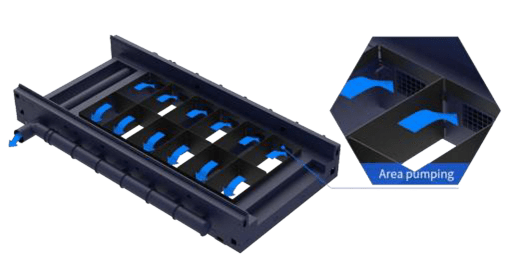

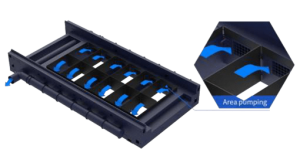

Эффективное удаление дыма с помощью заслонок, которые открываються в зависимости от положения режущей головки, способствует более эффективному использованию системы фильтрации. Следовательно, можно использовать меньшую и более дешевую систему.

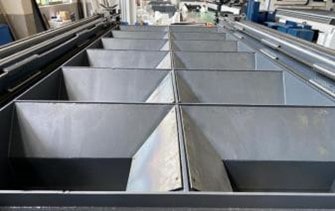

Система состоит из шести зон дымоудаления.

Вся рабочая область, в которую он может попасть луч, полностью покрыта и защищена марганцевым или графитовым покрытием, препятствующим образованию нагара.

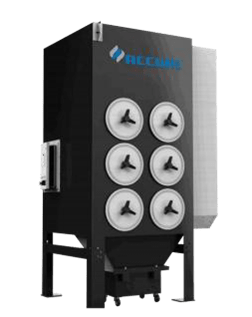

• Система удаления или аспирации дыма обеспечивает удобную рабочую зону, поглощая мелкие частицы и дым, возникающий во время производства.
• Устранение пыли, частиц и вредных паров, образующихся во время резки:

— Интеллектуальное управление Siemens

-Самоочистка и легкая утилизация

-Свободные контакты для внешнего управления

-Встроенный вентилятор

-Автоматическая очистка фильтра в зависимости от пылевой нагрузки

— ЦП с сенсорным экраном и фильтрующие картриджи с тефлоновой мембраной

• На машины Accurl предоставляется бесплатная 2-х летняя гарантия на всю машину, за исключением расходных материалов.
• Любые вопросы будут быстро и эффективно решаться местной службой поддержки.
• По истечении гарантийного срока запасные части будут предоставлены ACCURL по ценам ниже рыночных.

• Accurl собирает свои машины в соответствии с самыми строгими стандартами качества, используя множество инструментов и методов для обеспечения точности на протяжении всего срок службы.

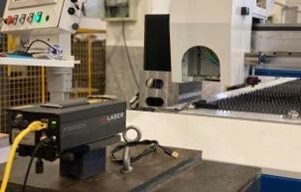

• Использование интерферометра регистрирует движение станка по осям X и Y во время резки для обеспечения точности.

Регулировки выполняются для обеспечения точной настройки машины перед отправкой.

• Тест Marble выполняется для измерения осей X и Y с расчетом всех необходимых регулировок для обеспечения идеального уровня и выравнивания по длине машины.
