Установка лазерной резки - серия CN
- Модель: LF3015СN/ LF6015CN
- Мощность лазерного источника: 1,5-6 кВт
- Габаритные размеры установки: 4 850*2850*2310 мм
- Зона обработки, мм: 3000*1500/ 6000*1500 мм
-
свяжемся с вами для уточнения и
предложим лучшие возможные варианты
Жесткая и надежная конструкция

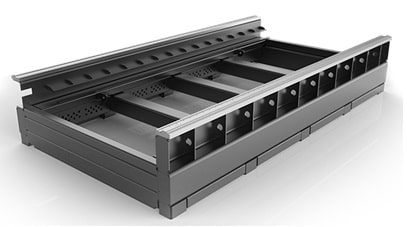

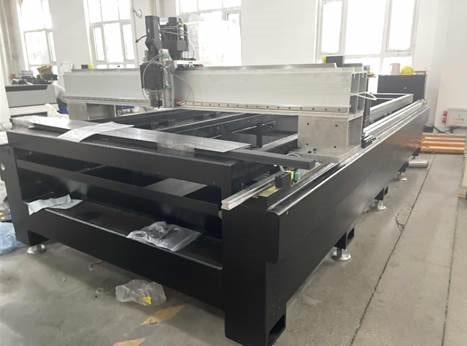

Прочная сварная станина проходит высокотемпературный отжиг, что гарантирует ее стабильность и отсутствие деформаций на протяжении долгого времени (до 20 лет)
Высокая точность и производительность
Точность позиционирования достигает ±0.02 мм, а ускорение — до 1.5G. Высокоскоростные серводвигатели Yaskawa и рейки Atlanta гарантируют быструю и точную резку сложных контуров
Интеллектуальный автофокус и защита
Система автофокуса автоматически настраивается под разные толщины металла, исключая необходимость ручной настройки
-
Область применения
Область применения установки лазерной резки — LF3015СN/ LF6015CN
Широко применяется при производстве рекламных вывесок, электрических шкафов и стоек, конструкций из листового металла, станков для текстильной промышленности, оборудования для пищевой промышленности, кухонных принадлежностей, светильников, изделий для автомобильной промышленности, различных изделий из металла, пил, изделий для аэрокосмической промышленности, ножей, измерительного оборудования, и.т.д
Обрабатываемые материалы
Нержавеющая сталь, углеродистая сталь, легированная сталь, электротехническая сталь, рессорная сталь, сталь с гальваническим покрытием, травленая сталь, и прочие металлы.
Себестоимость эксплуатации и обслуживания
- Расходы электричества 3 кВт — 27 кВт/час
- Расходы газа: N2 в баллонах, 120-160 литров/час; или O2 в баллонах, 40 литров/час; или воздух (для резки нержавейки толщиной до 3мм).
Обычно мы режем чёрную сталь на кислороде. Качество хорошее, высокая скорость.
Для наилучшего качества резки нержавейки мы советуем азот. Азот сохраняет оригинальный цвет нержавейки.
Чтобы снизить себестоимость эксплуатации, можно использовать воздух при резке тонкой нержавейки. При работе на воздухе, нержавейка в зоне реза желтеет.
3. Расходные материалы:
| Ресурс (час) | |
| Защитная линза | 600 |
| сопло | 600 |
| Кольцо из керамики | 400 |
Комплектация станка
| Название | Бренд | |
| 1 | Оптоволоконный лазерный источник | Raycus, Китай |
| 2 | Режущая головка, автофокусировка | Raytools, Щвейцария |
| 3 | Cерво моторы и привода, X, Y ось | INOVANCE, Германия |
| 4 | Cерво моторы и привода, Z ось | INOVANCE, Германия |
| 5 | Зубчатые рейки шестерня | YYC, Тайвань |
| 6 | Редукторы приводов | Neugart, Германия / Motoreducer, Франция |
| 7 | Электрокомпоненты | Schneider, Франция/ Delixi |
| 8 | Пневматические элементы | SMC, Япония/Airtac, Тайвань |
| 9 | Линейные подшипники | NSK, Япония |

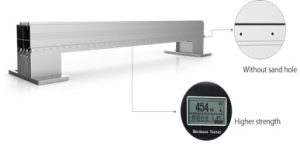

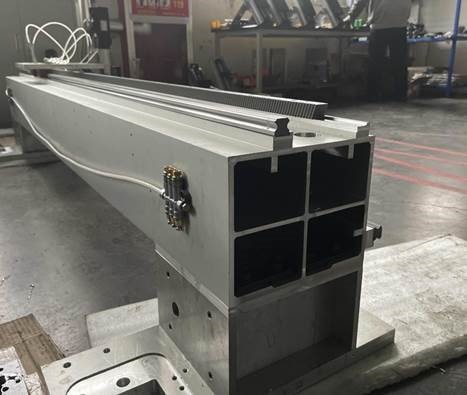

| 10 | Литой портал из авиационного алюминиевого сплава | Gweike, Китай |
| 11 | Линейные направляющие | Hiwin/ PMI, Тайвань |
| 12 | Шарико-винтовые пары на Z оси | TBI, Тайвань |
| 13 | Ситема управления и софт, интерфейс на русском и английском языках | Cypcut, Китай |
| 14 | Система дымоудаления, вентилятор | |
| 15 | Система автоматической смазки | |
| 16 | Водяной чиллер | |
| 17 | Тележки, для сбора мелких изделий и отходов | |
| 18 | Стабилизатор напряжения | |
| 19 | Сегментная стальная защита направляющих | |
| 20 | Кондиционер шкафа управления |
Быстрое реагирование при контроле высоты. Система управления оснащена емкостным бесконтактным контроллером высоты, обеспечивающим быстроту отклика и точность, что позволяет избежать столкновения лазерной головки и поверхности и добиться оптимальной фокусировки.
Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная / круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.
В станке применяются сервомоторы INOVANCE, широко используемые при конструировании лазерных станков благодаря их высокой производительности. Благодаря обширному опыту компания Gweike нашла оптимальное решение, позволяющее максимально снизить инерцию и достичь высокого ускорения в ходе работы станка.
Мощность сервомоторов:
Х=850 Вт; Y=2*1800Вт; Z=400 Вт;
Преимуществ П.О:
Управление и настройка необходимых узлов лазерного комплекса;
Отдельные параметры режимов раскроя и врезки;
Автоматическая оптимизация задания раскроя;
Улучшенная функция перфорации — FLYCUT;
Оптимальное расположение деталей — NESTING;
Функция охлаждения контура реза — LEAD POS;
Функция микро-перемычек — MICRO JOINT;
Функция обработки сложных контуров — PULSECUT;
Функция вырезки контуров, лежащих на одной прямой — LINESECUT;
Управление параметрами лазерного источника;

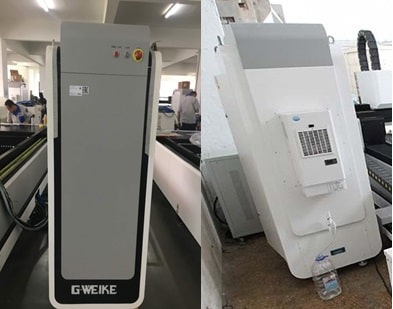

Все электронные компоненты укомплектованы внутри шкафа, безопасно, это соотвествуем стандартам CE.
Кондицонер сохраняет температуру внутри шкафа, что продлевает ресурс электронных компонентов.
1) Внешняя система водяного охлаждения оснащена де-ионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
2) Мощность охлаждения: 8500 Вт, используется безопасный для окружающей среды хладагент.
3) Точность регулировки температуры: ±1°С.
4) Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
5) Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
6) Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
7) Длительный срок службы, простота эксплуатации.
8) Возможна установка нагревателя и очистителя воды.
