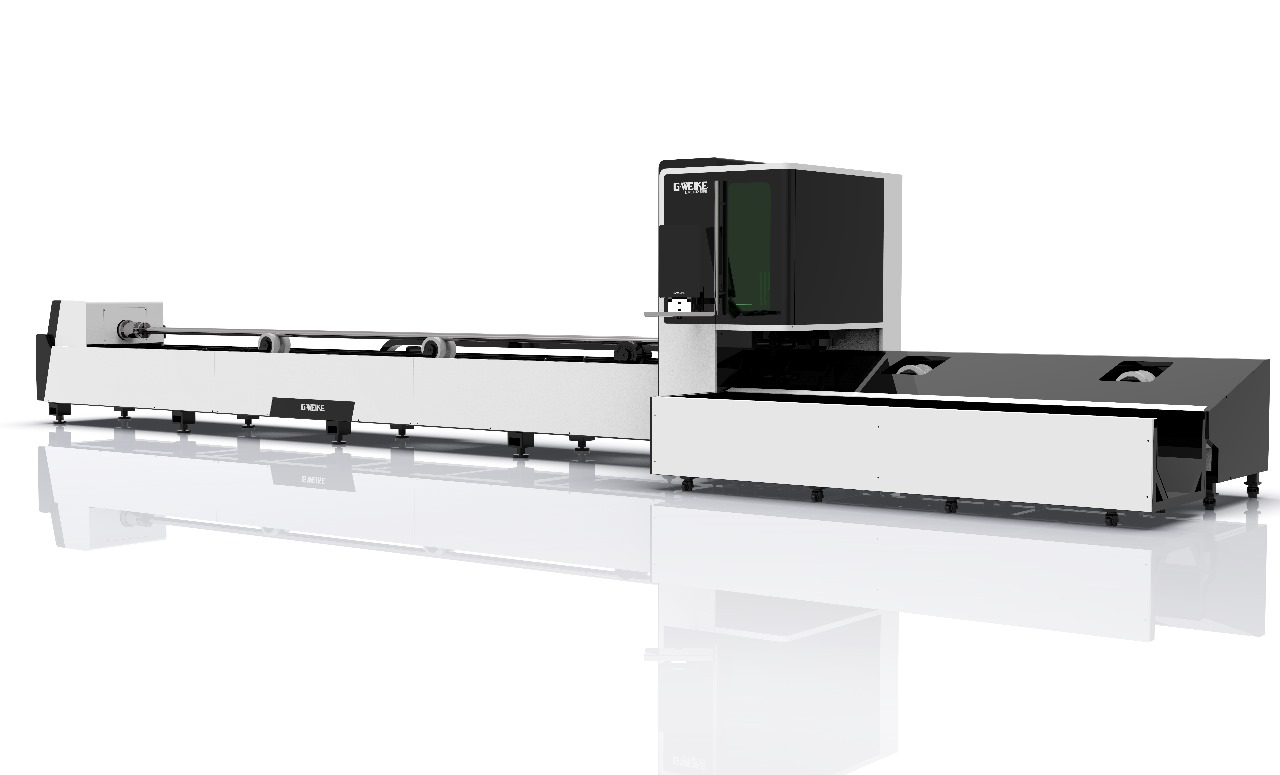

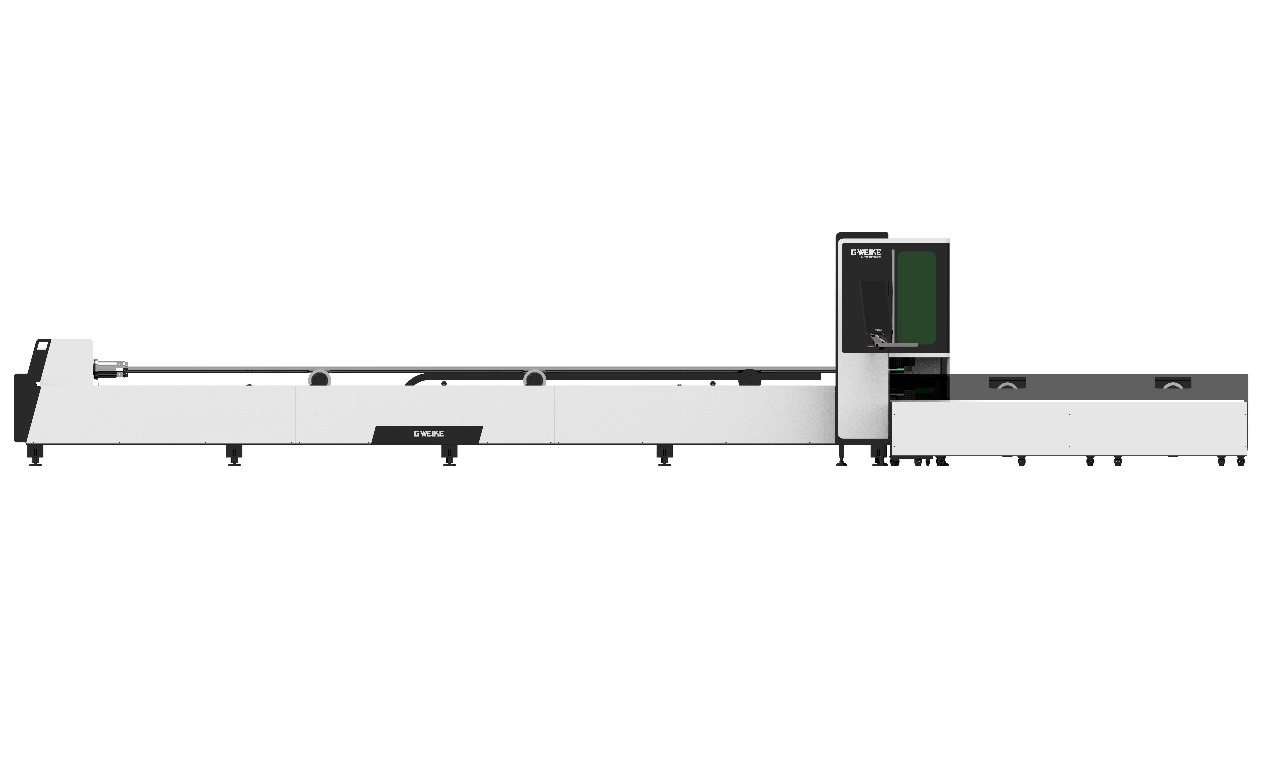

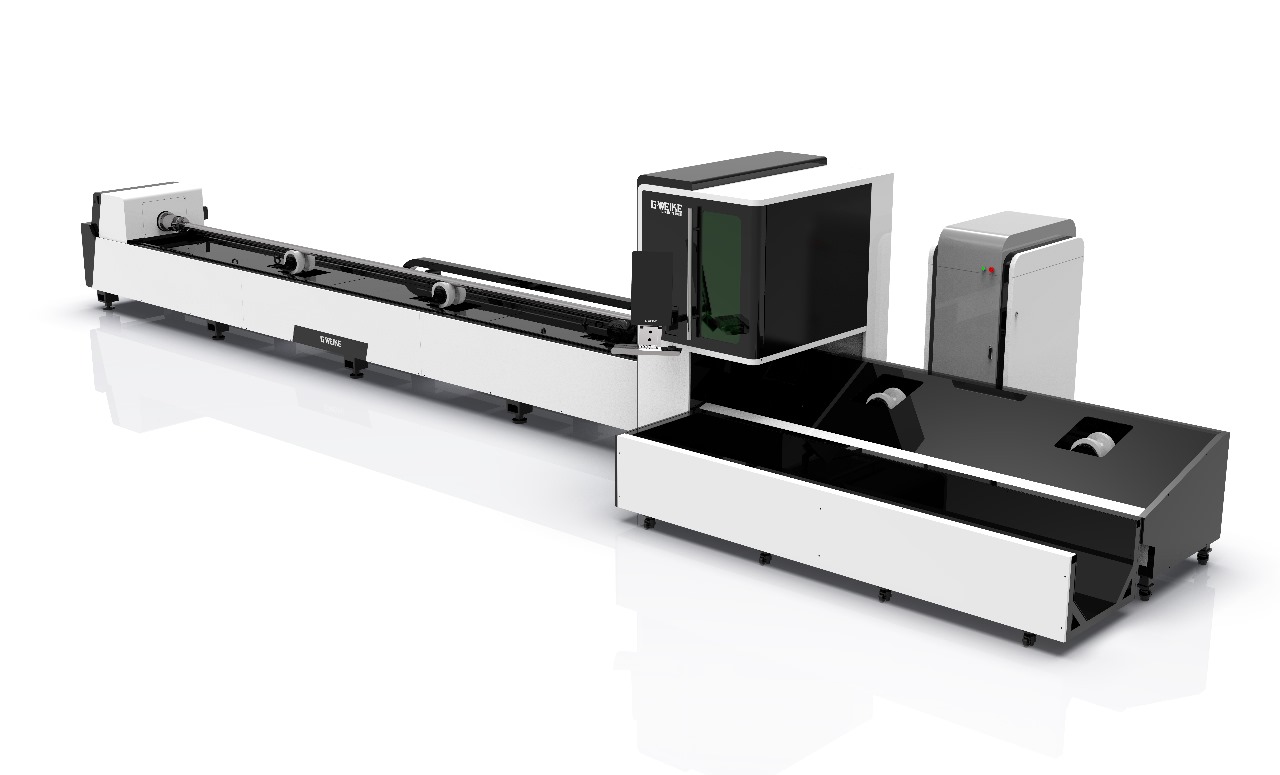

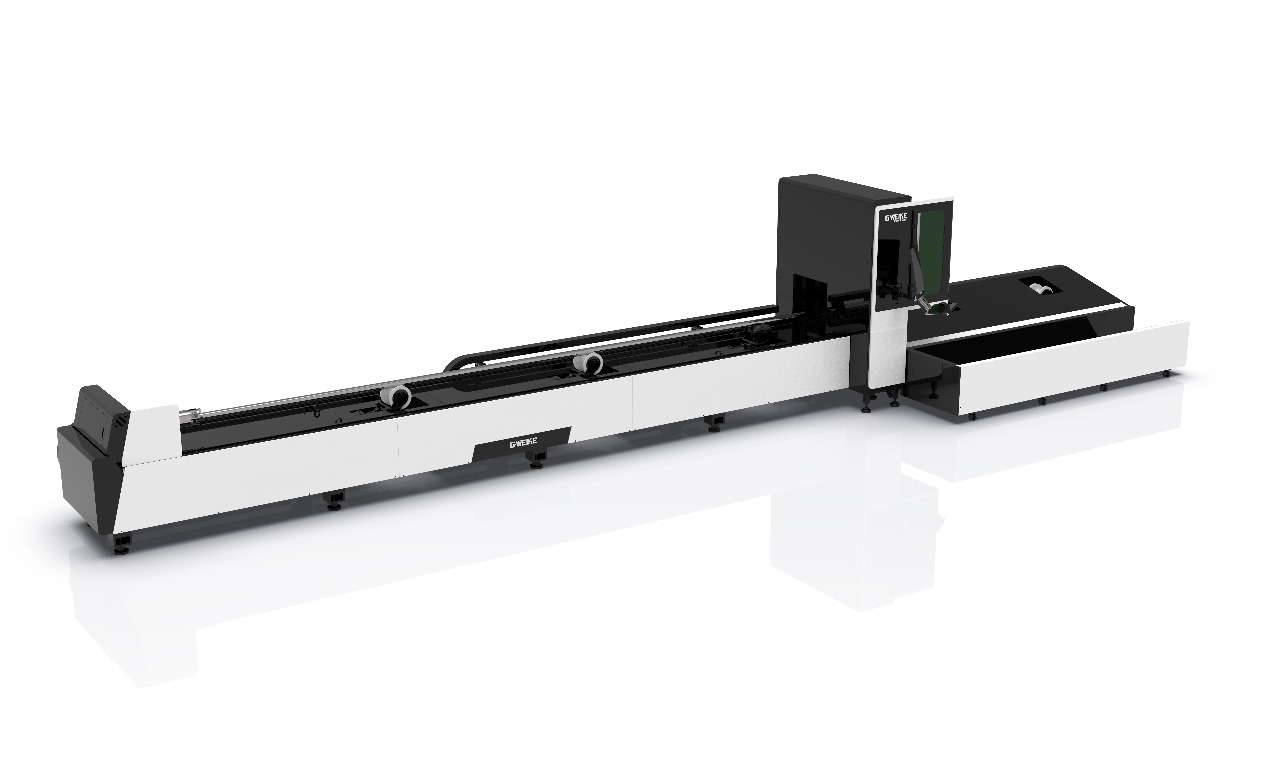

Установка лазерной резки для тонких труб и профилей GKS6016TA
- Модель: GKS6016TA
- Масса нетто (kg)/set: 9000 KG
- Габариты станка: 8710*2320*2200mm
- Ход, X ось: 420mm
-
свяжемся с вами для уточнения и
предложим лучшие возможные варианты
Автоматическая загрузка и высокая производительность
Станок оснащен системой автоматической загрузки труб, что минимизирует время простоя и позволяет обрабатывать заготовки длиной до 6500 мм в полуавтоматическом режиме
Точность и скорость обработки
Точность позиционирования составляет ±0.05 мм, а максимальная скорость перемещения достигает 120 м/мин . Это гарантирует высокое качество резки при работе с тонкостенными деталями.
Работа с трубами и профилями до 160 мм
Станок оснащен патроном, позволяющим зажимать трубы и профили диаметром (или стороной квадрата) до 160 мм, при макс. весе заготовки 80 кг . Это делает его универсальным для широкого спектра задач
-
Область применения
Установка лазерной резки для тонких труб и профилей GKS6016TA – Высокая точность и эффективность
Предназначена для обработки тонкостенных труб и профилей с высокой скоростью и точностью. Это современное оборудование идеально подходит для металлообрабатывающих предприятий, занимающихся изготовлением деталей для машиностроения, строительства, медицины и других отраслей.
Преимущества установки GKS6016TA
- Точность резки – высокоточная лазерная система обеспечивает минимальные зазоры и идеальную геометрию деталей.
- Автоматизация процессов – интеллектуальная система управления ЧПУ снижает человеческий фактор и повышает стабильность работы.
- Энергоэффективность – лазерное оборудование потребляет меньше энергии по сравнению с традиционными методами обработки.
- Высокая скорость работы – резка происходит значительно быстрее, чем при использовании механических методов обработки.
- Гибкость в работе – подходит для различных видов тонкостенных труб и профилей, включая круглые, квадратные, прямоугольные и сложные формы.
Применение установки GKS6016TA
Лазерная установка GKS6016TA широко используется в различных отраслях:
- Машиностроение – производство деталей для автомобилей, спецтехники, станков.
- Строительство – изготовление металлических конструкций и каркасов.
- Медицинская промышленность – создание элементов для медицинского оборудования и инструментов.
- Производство мебели – резка тонкостенных металлических профилей для дизайнерских решений.
Почему стоит выбрать установку GKS6016TA?
- Долговечность и надежность – станок оснащен высококачественными комплектующими, что гарантирует длительный срок службы.
- Минимальные затраты на обслуживание – современные технологии обеспечивают бесперебойную работу и низкие эксплуатационные расходы.
- Обучение и поддержка – наши специалисты проводят настройку, обучение операторов и техническое сопровождение.
- Доставка по России – мы организуем быструю доставку и ввод оборудования в эксплуатацию.
Оставьте заявку на сайте или свяжитесь с нами, чтобы получить персональное предложение. Наши специалисты помогут подобрать оборудование, соответствующее вашим требованиям, и обеспечат профессиональное сопровождение на всех этапах сотрудничества.
1) волоконный источник, 1 штука.
2) Режущая головка, Raytools, автофокус, 1 шт.
3) Сервомоторы и драйверы INNOVACE
4) ось X / Z: шариковый винт TBI, квадратная направляющая Lapping (Тайвань), 1 комплект.
5) Пневматические компоненты: Aventics (Германия)/CKD (Япония), 1 комплект.
6) Электронные компоненты: CHNT (Китай), 1 комплект.
7) Водяной чиллер S&A, 1 шт.
8) Цифровая панель управления с ПО TUBEPRO– 1 комплект, интерфейс программы на английском и китайском языках.
9) Бессрочная лицензия на программу автоматической раскладки Tubes-T
10) Рейка шестерня YYC (Тайвань), 1 комплект.
11) Редукторы скорости: Motoreducer , 1 комплект.
12) Вентилятор 750вт, 1 шт.
13) Система автоматической смазки, 1 комплект.
14) Стабилизатор напряжения – 1 шт.
15) набор инструментов для установки станка — 1 комплект.
14) Беспроводной пульт управления, 1 шт.

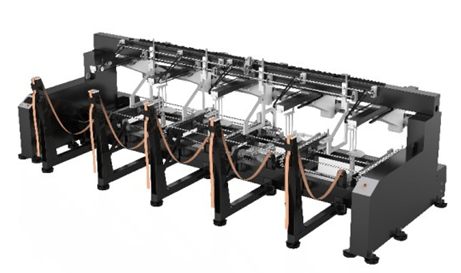

| Цикл подачи | 45 сек |
| Максимальный вес пакета | 2500 кг. |
| Минимальная длинна трубы в пакете | 4500 мм |
| Максимальная длинна трубы в пакета | 6500 мм |
| Максимальный вес трубы | 150 кг |
| Вес устройства | 5 100 кг. |

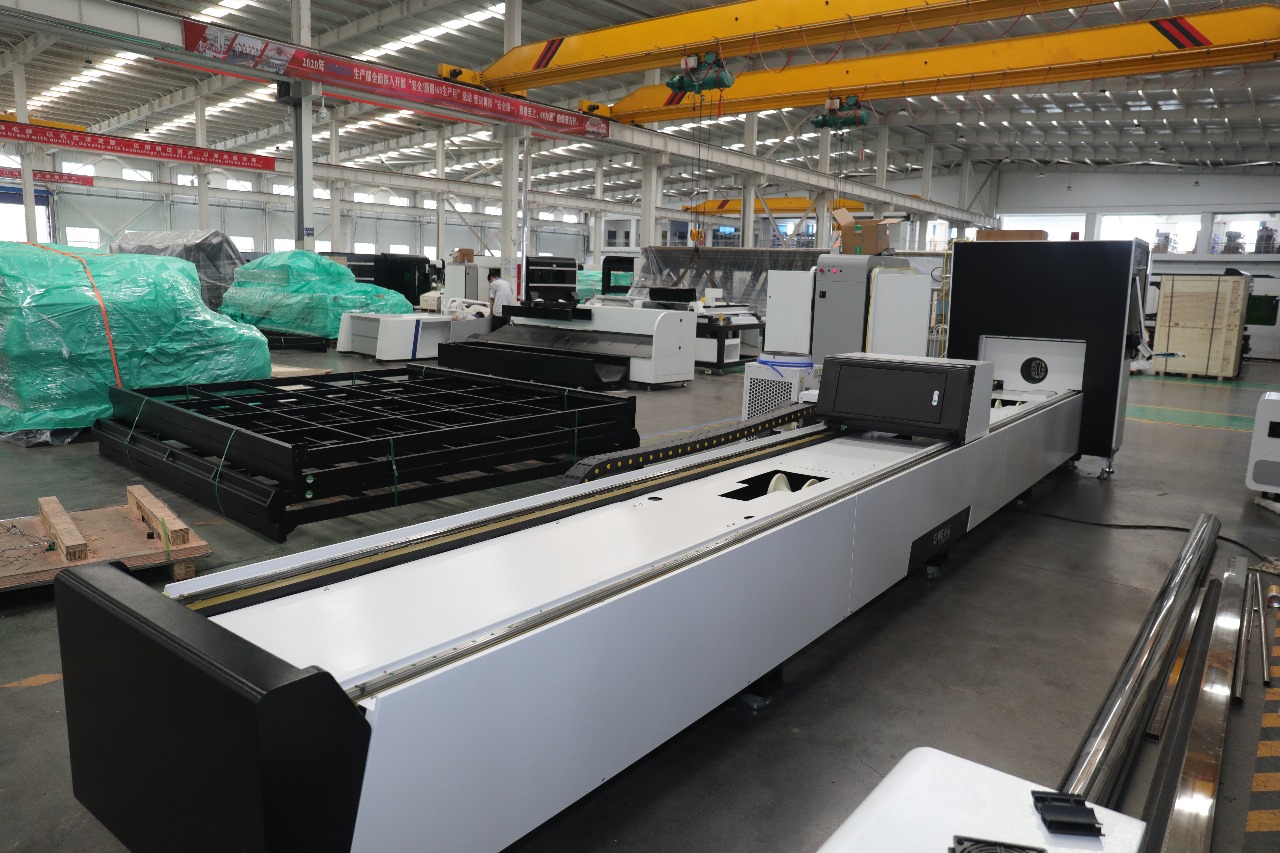

Внутренняя структура станины выполнена из сортового металла, она состоят из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле. Пазы под линейные направляющие фрезеруются на прецизионном продольно фрезерном обрабатывающем центре.
Позволяет обрабатывать круглую трубу, профильную трубу , швеллер, овал, уголки, двутавры, и другие нестандартные трубы.
Преимущества автофокуса:
- Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut.
- Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины.
- Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
- Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
- Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.

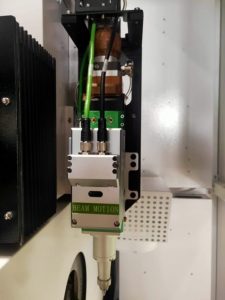

Преимущества лазерных голов Raytools:
- Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока
- Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм
- Удобная установка линзы, быстрый и легкий доступ к защитному стеклу
- Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла
- Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.
- Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча
Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена — качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы.

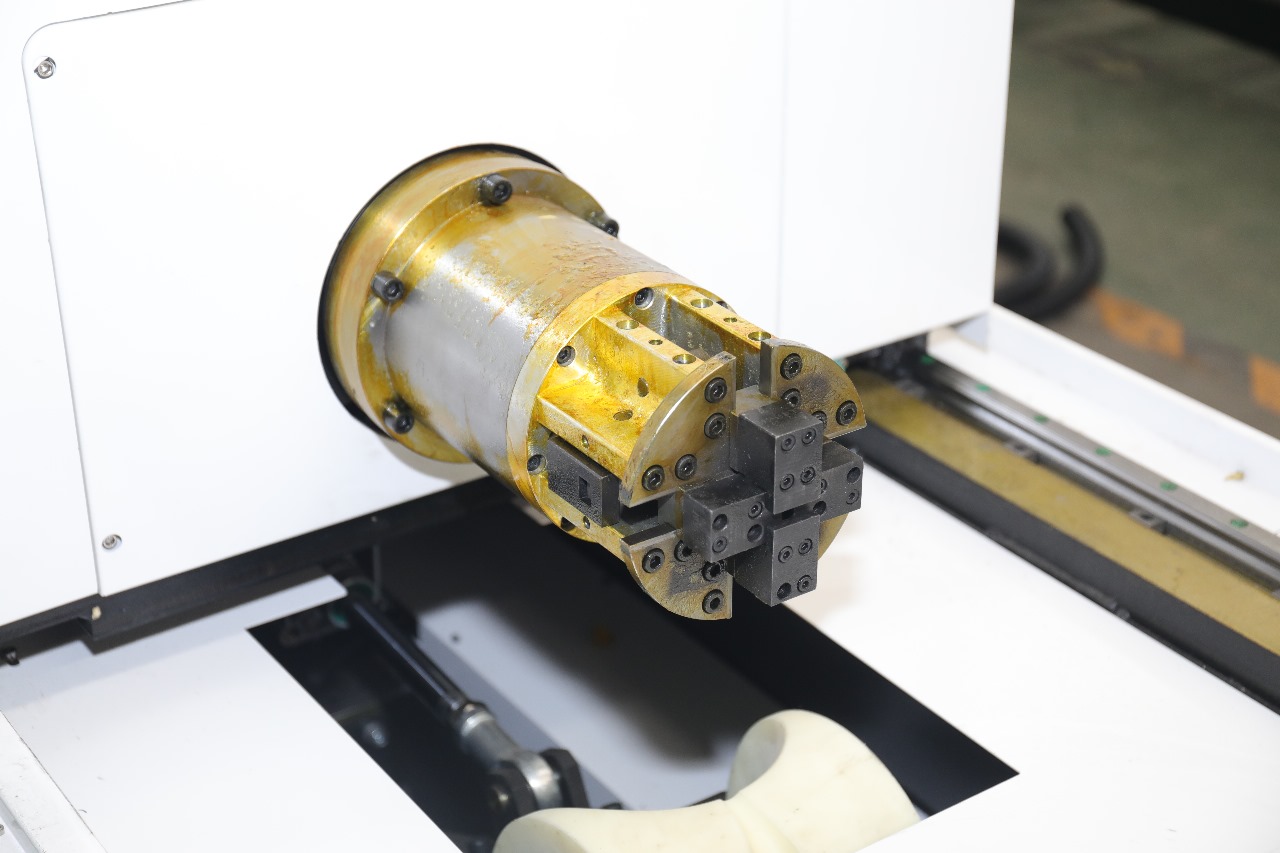

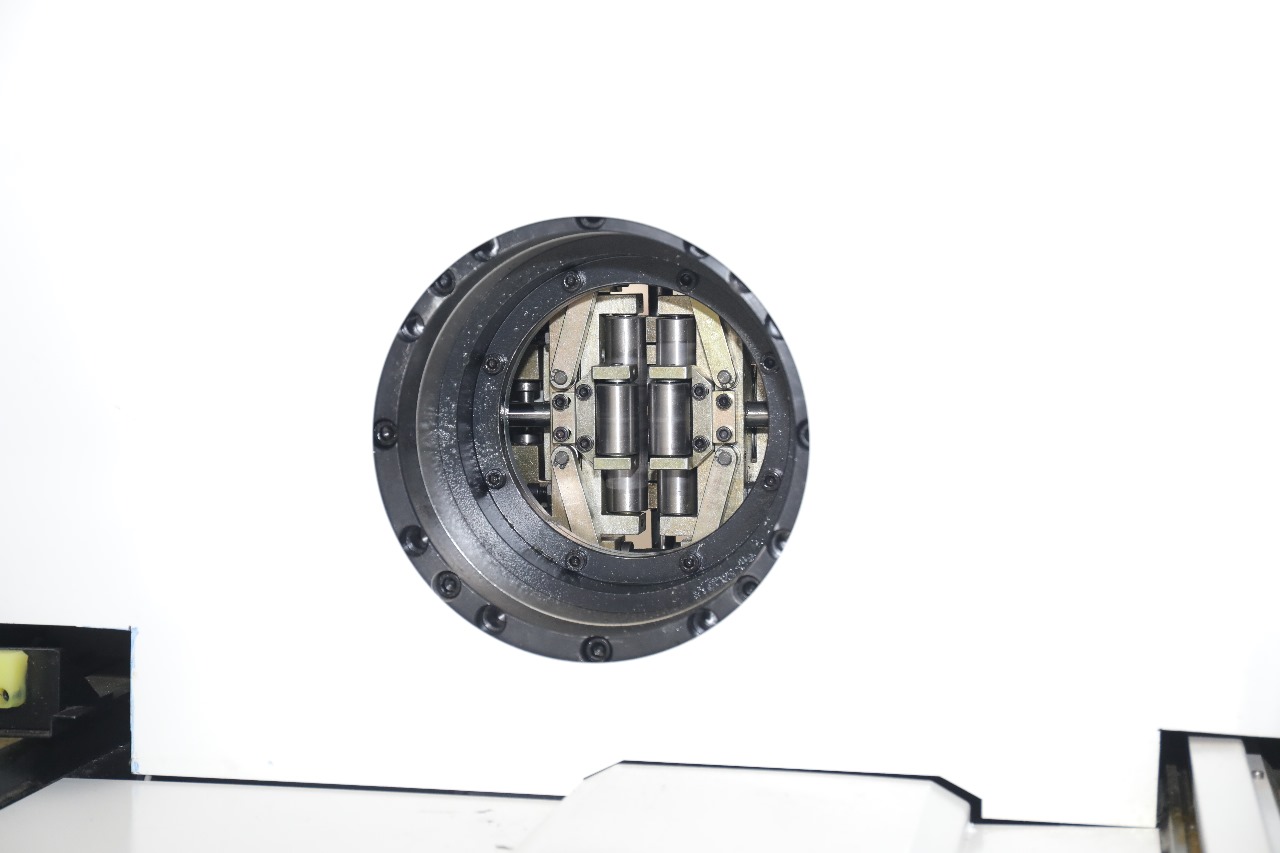

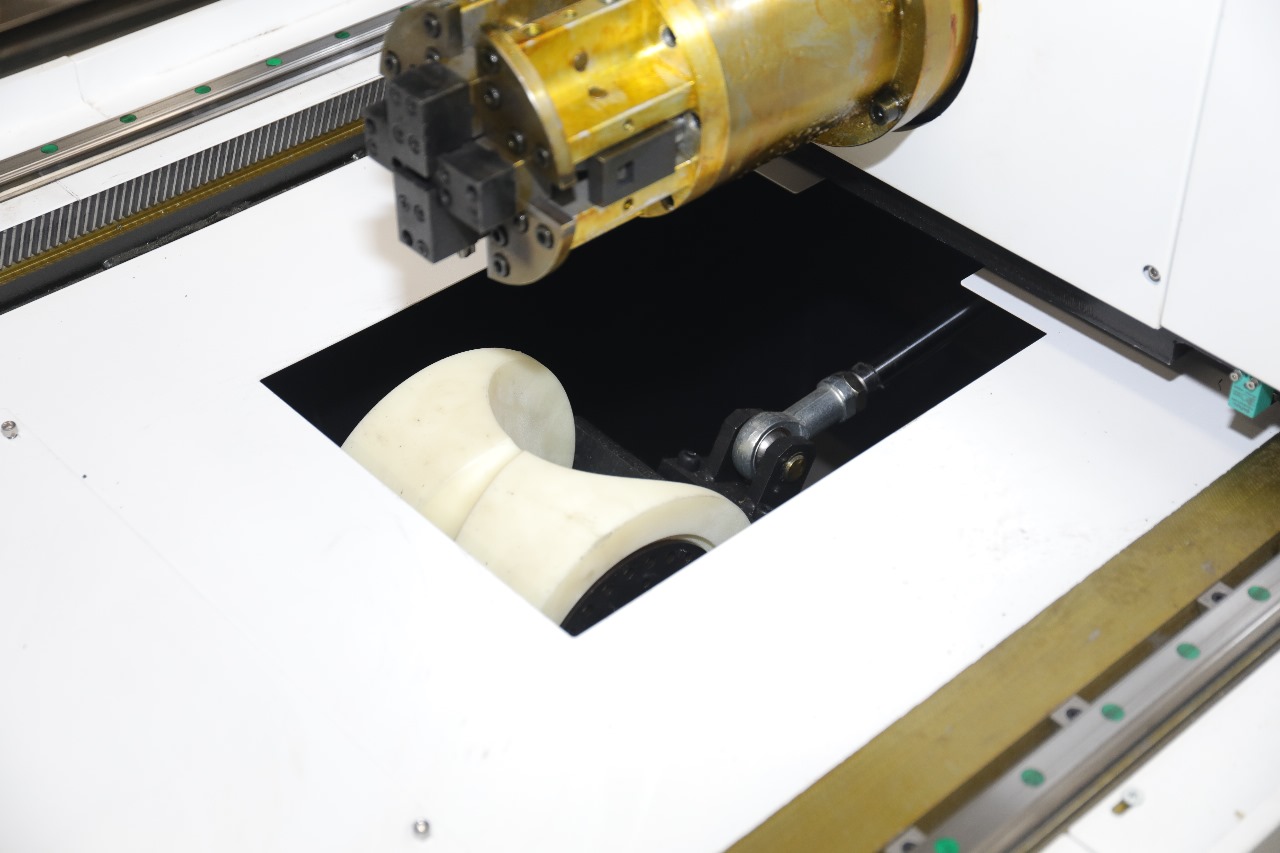

Он принимает пневматическую конструкцию зажима с обеих сторон и может автоматически модулировать центр. Регулируемый диапазон диагонали составляет 20-240 мм.
Система передачи вращения патронов: зубчатое колесо, не ремни, точность передачи выше.

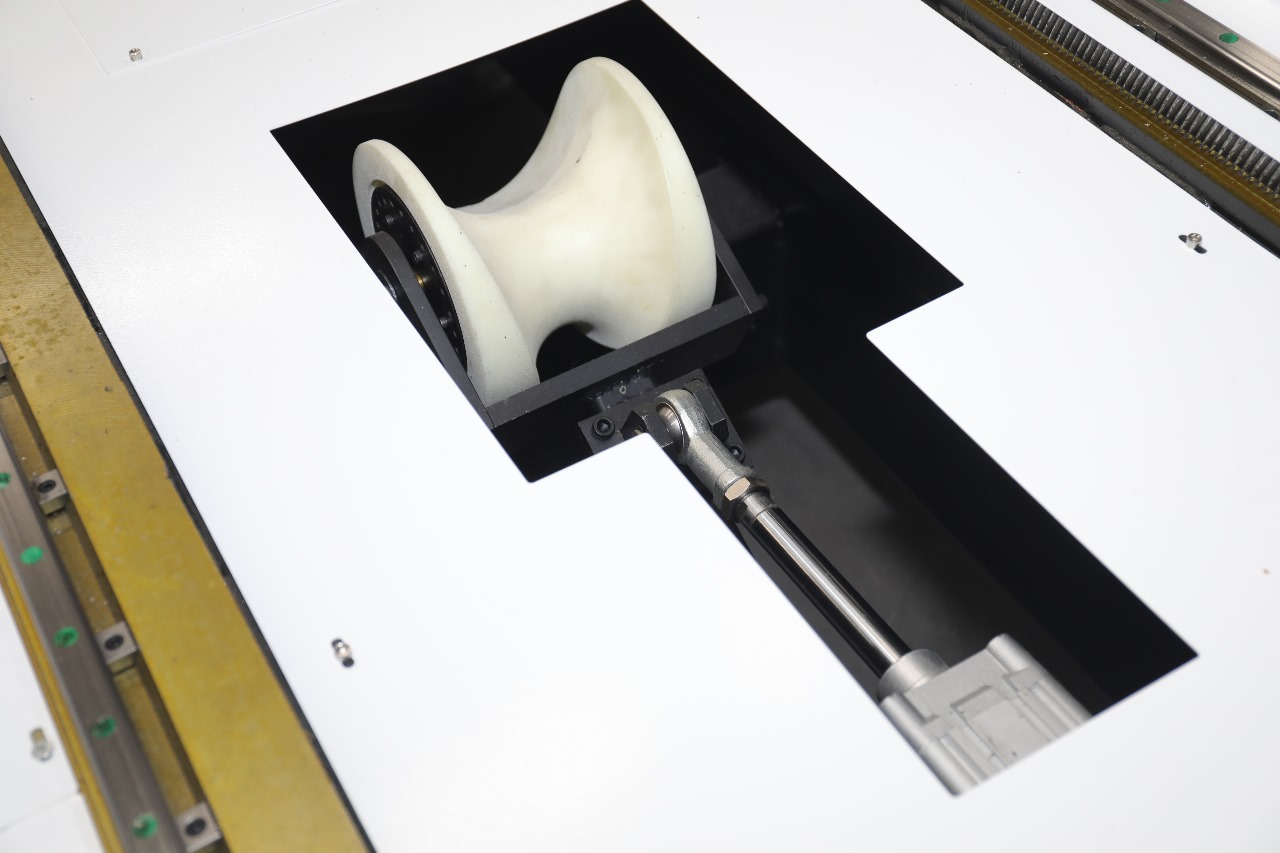

Он использует интеллектуальную конструкцию опоры трубы, которая может решить проблемы деформации в процессе резки длинных труб.
5 поддерживающих опор автоматически поднимаются и опускаются.
Косозубая зубчатая передача YYC Тайвань.
По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки.
FSCUT3000E — управляющая система и софт TUBE PRO, самая профессиональная ЧПУ в Китае, с функцией автоматического набора, интерфейс на русском языке и английском языке
Система автоматизированного производства работ CypCut разработана компанией Friendess.
Система имеет множество модулей, широко применяется для работы со станками лазерной резки, проста в изучении и удобна в применении.
CypCut – система для лазерной резки плоских поверхностей. Она позволяет производить непосредственно резку, проектировать изделия, контролировать параметры резки. CypCut обеспечивает доступ к большому числу настроек графических объектов, позволяет работать со слоями, редактировать путь лазера, производить симуляцию резки, и.т.д.
Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники.

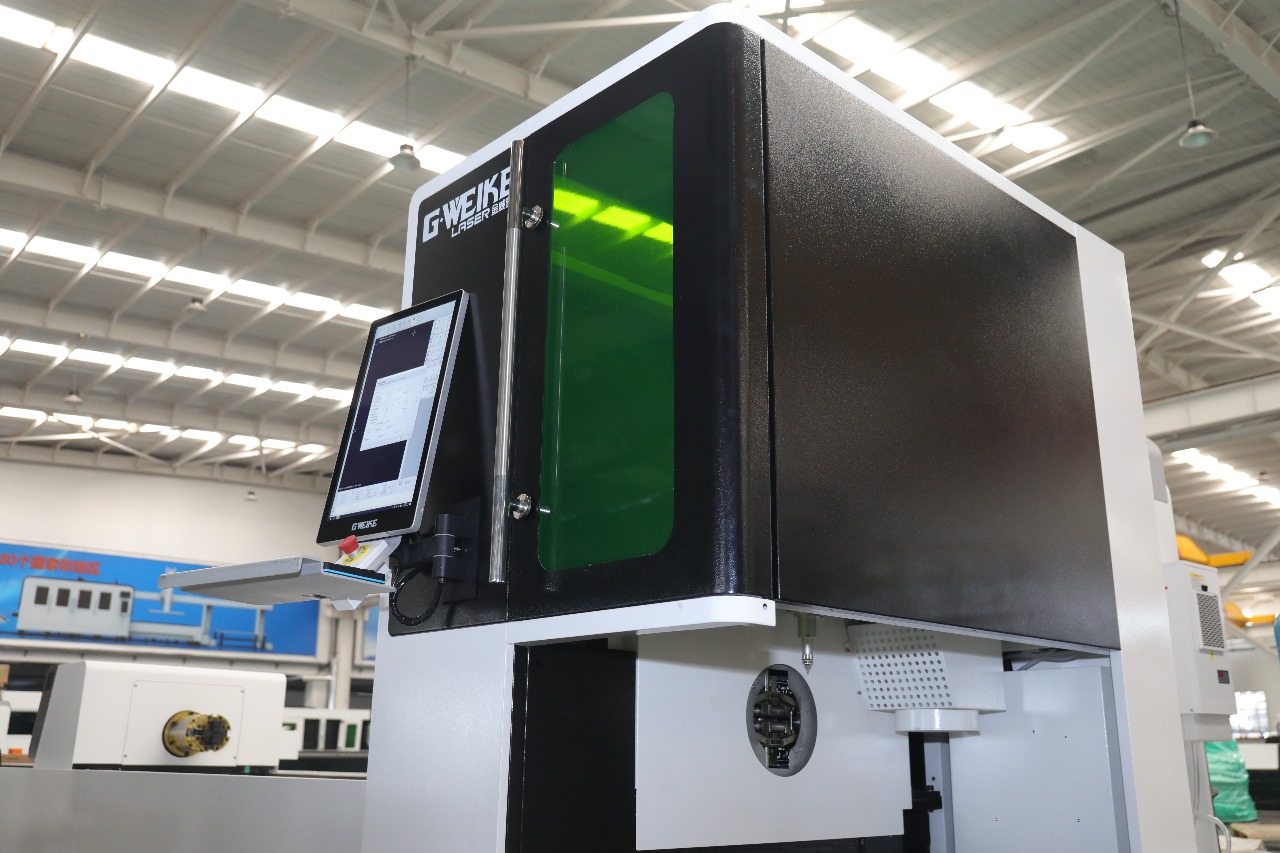

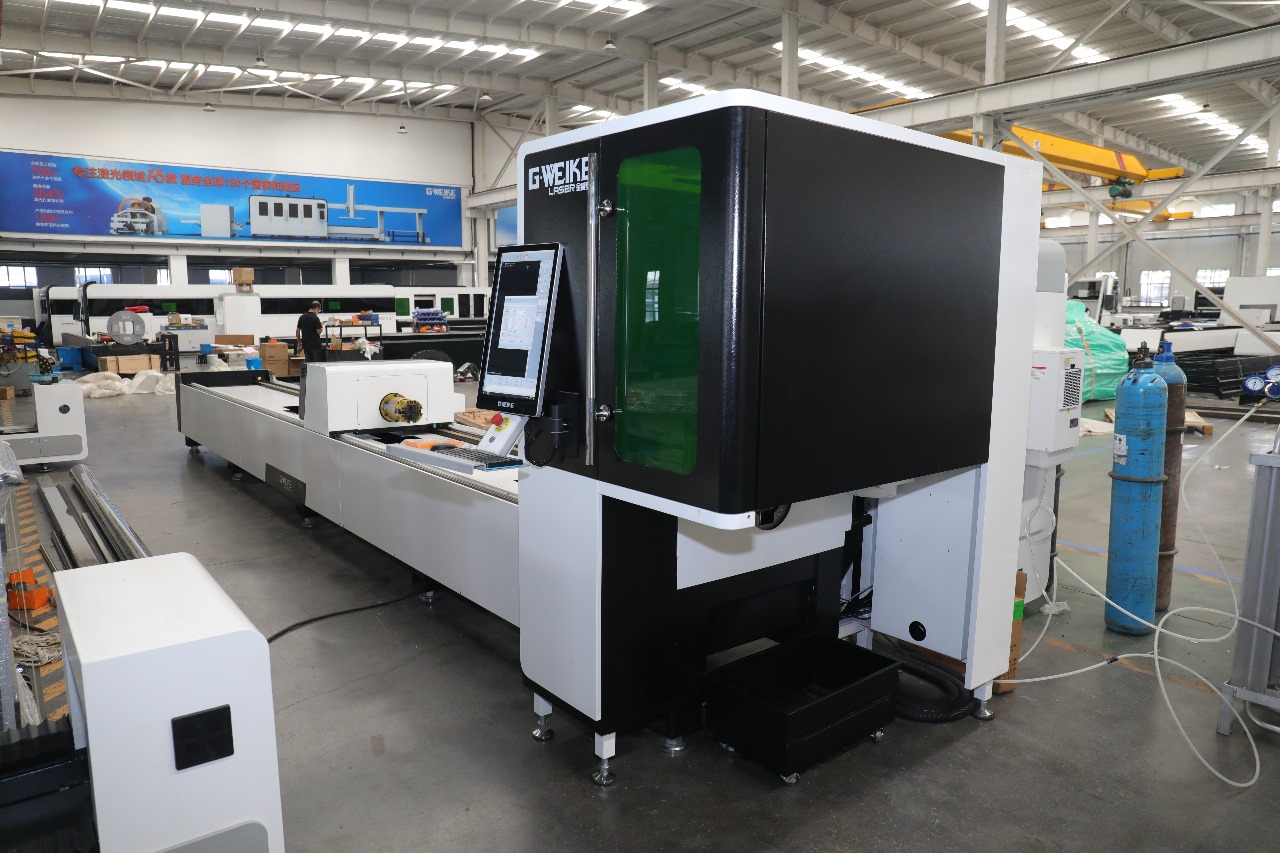

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.
Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума.
Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.
Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера, плата коммутаций, силовые элементы.
Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения.
Он использует интеллектуальный узел поддержки трубы для решения проблем деформации в процессе резки длинных труб.
