Установка лазерной резки LF3015GH/ LF6025GH

Высоко - мощная установка лазерной резки LF3015GH/ LF6025GH

Высокая производительность

Ускорение до 2.5G, скорость перемещения до 200 м/мин. Быстрый выход на рабочий режим и сокращение времени цикла

Интеллектуальная система автофокуса

Автоматическая фокусировка с расширенным диапазоном настройки. Быстрая адаптация под разную толщину материала, исключение ручных операций

Надежность и качество

Немецкие комплектующие и долговечные направляющие. Стабильность при интенсивной эксплуатации без потери точности

Область применения
Комплектация
Особенности
Фото образцов
Видео

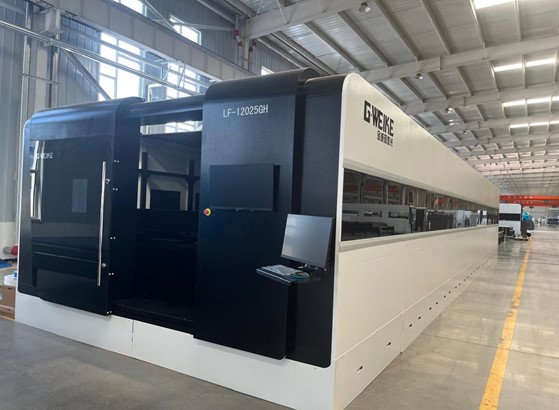

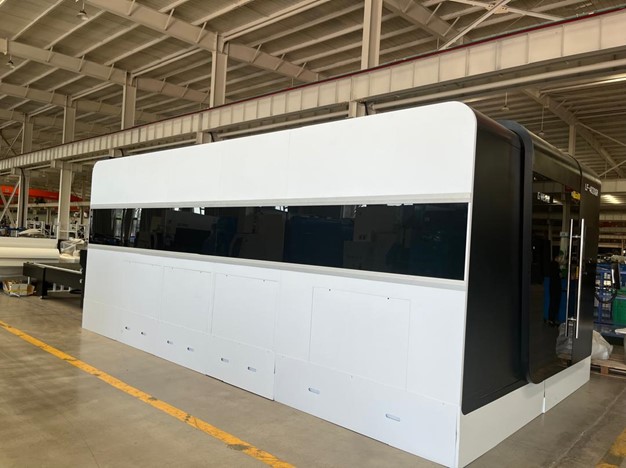

Установка лазерной резки LF3015GH / LF6025GH – Высокая производительность и точность обработки металлов

Предназначена для высокоскоростной и высокоточной резки металлов. Эти современные лазерные системы подходят для работы с различными типами материалов, включая углеродистую, нержавеющую сталь и алюминий. Они идеально подходят для промышленных предприятий, занимающихся производством металлических деталей, конструкций и компонентов.

Основные характеристики установки лазерной резки LF3015GH / LF6025GH:

Мощность лазера: до 12 кВт
Размеры стола (рабочей области): 3000×1500 мм (для модели LF3015GH) и 6000×2500 мм (для модели LF6025GH)
Максимальная скорость резки: до 60 м/мин
Точность реза: ±0.05 мм
Материалы для резки: углеродистая и нержавеющая сталь, алюминий, медь, латунь и другие металлы
Система управления: ЧПУ с передовыми функциями и интерфейсом для удобства работы.

Преимущества установки лазерной резки LF3015GH / LF6025GH:

Высокая производительность: Высокая скорость резки и высокая мощность лазера позволяют эффективно обрабатывать материалы с минимальными затратами времени.
Точная обработка: Современные технологии управления и лазерной резки обеспечивают точность до 0,05 мм, что гарантирует отличное качество реза.
Универсальность: Установка подходит для работы с различными типами металлов и идеально справляется с обработкой как тонких, так и толстых материалов.
Низкие эксплуатационные расходы: Высокая энергоэффективность и минимальные затраты на обслуживание делают установку экономичным решением для производственных процессов.
Современная система управления: ЧПУ с интеллектуальной системой контроля за процессом резки, что повышает точность и эффективность работы.

Области применения установки лазерной резки LF3015GH / LF6025GH:

Машиностроение: производство металлических деталей, каркасов, компонентов для различных машин и оборудования.
Строительство: резка и обработка металлических конструкций и деталей для строительства.
Автомобильная промышленность: создание элементов кузовов, трубопроводов, систем охлаждения.
Энергетика: обработка металлов для энергетических установок, включая системы трубопроводов и элементы оборудования.

Почему стоит выбрать установку лазерной резки LF3015GH / LF6025GH:

Надежность и долговечность: Установка создана с использованием высококачественных материалов, что гарантирует долгий срок службы и минимальные затраты на обслуживание.
Гибкие условия поставки: Мы предлагаем гибкие условия поставки и лизинга, а также доставку оборудования по всей России.
Обучение и поддержка: Мы проводим обучение по эксплуатации и обслуживанию установок, а также предоставляем техническую поддержку на всех этапах работы.

Это оборудование идеально подходит для предприятия, нуждающихся в высококачественной резке материалов, высокой производительности и минимальных эксплуатационных затратах. Закажите установку лазерной резки LF3015GH / LF6025GH и получите возможность повысить эффективность своего производства!

Комплектация станка

	Название	Бренд
1	Оптоволоконный лазерный источник	Raycus, Китай
2	Режущая головка, автофокусировка	BOCI, Китай
3	Cерво моторы и привода, X, Y ось	Innovance, Германия
4	Cерво моторы и привода, Z ось	Innovance, Германия
5	Зубчатые рейки шестерня	YYC, Тайвань
6	Редукторы приводов	Motoreducer, Франция
7	Электрокомпоненты	CNHT
8	Пневматические элементы	SMC, Япония/Airtac, Тайвань
9	Линейные подшипники	NSK, Япония
10	Литой портал из авиационного алюминиевого сплава	Gweike, Китай
11	Линейные направляющие	Hiwin, Тайвань
12	Шарико-винтовые пары на Z оси	TBI, Тайвань
13	Ситема управления и софт, интерфейс на русском и английском языках	FSCUT8000С, Китай
14	Секционная система дымоудаления с избыточным давлением
15	Система автоматической смазки
16	Водяной чиллер
17	Тележки, чтобы собрать отходы или заготовки
18	Камера, для контроля работы станка внутри кабинета

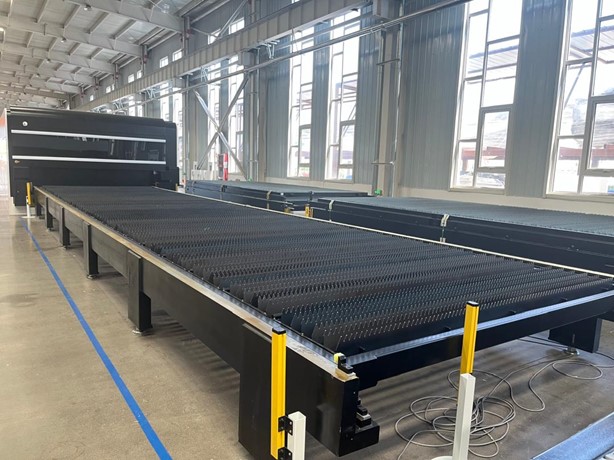

19	Автоматическая сменна столов
20	Стабилизатор напряжения

Преимущества станка

Резка с возможностью маркировки.
Быстрое реагирование при контроле высоты. Система управления оснащена емкостным бесконтактным контроллером высоты, обеспечивающим быстроту отклика и точность, что позволяет избежать столкновения лазерной головки и поверхности и добиться оптимальной фокусировки.
Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к непрорезанному участку в случае нарушения условий процесса, линейная / круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.

Применение ряда технологий для повышения скорости резки.
Регулировка мощности лазера для улучшения качества обработки углов.
Поиск краев: функция позволяет разместить лазерную головку на краю листа, после чего система может автоматически контролировать положение и направление позволяя оператору корректировать положение по листу.

Лазерная головка позволяет производить резку под давлением газа до 3,0 МПа. Газовые магистрали высокого давления обеспечивают возможность резки твердых металлов.

СЕКЦИОННАЯ СИСТЕМА УДАЛЕНИЯ ДЫМА!!!! Станок обладает автоматической системой дымоудаления, обеспечивающей высокое качество резки и отсутствие загрязнения среды.
Простота установки, эксплуатации и обслуживания позволяет станку работать 24 часа в сутки.

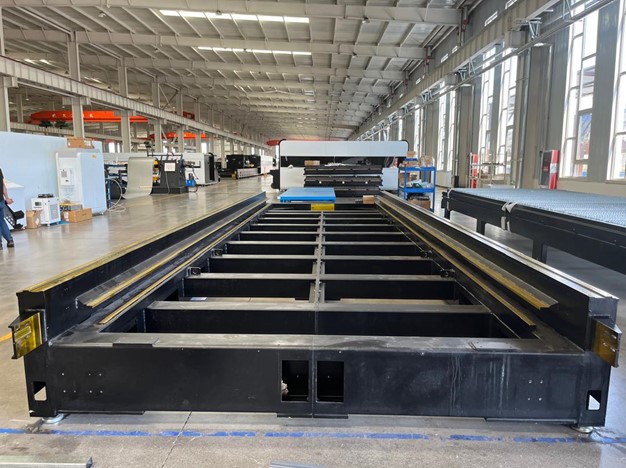

Корпус станка: стол изготовлен методом сварки из листовой стали, подвергшейся высокотемпературному отжигу, обработан на иностранном высокоточном крупногабаритном фрезерном станке. Конечный продукт обладает высокой механической прочностью и жесткостью.

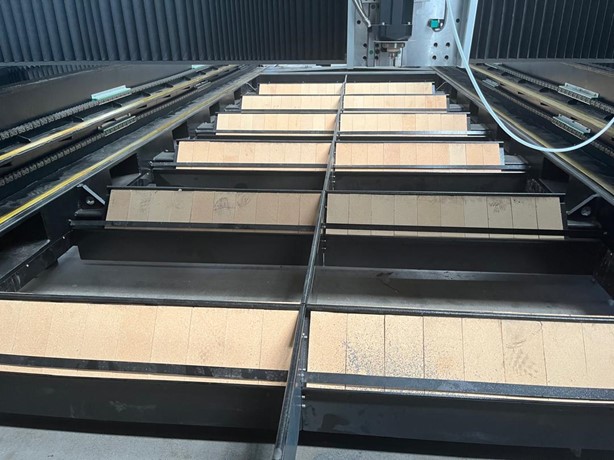

Под плоскостью рабочего стола установлена система сбора шлака и мелких отходов.
Охладитель обеспечивает высокую безопасность работ благодаря наличию защиты от перелива, чрезмерного давления, неверного подключения электропитания, низкого напряжения, перегрузки, и пр. Устройство создано на полностью импортной элементной базе и характеризуется стабильностью работы и простотой обслуживания.

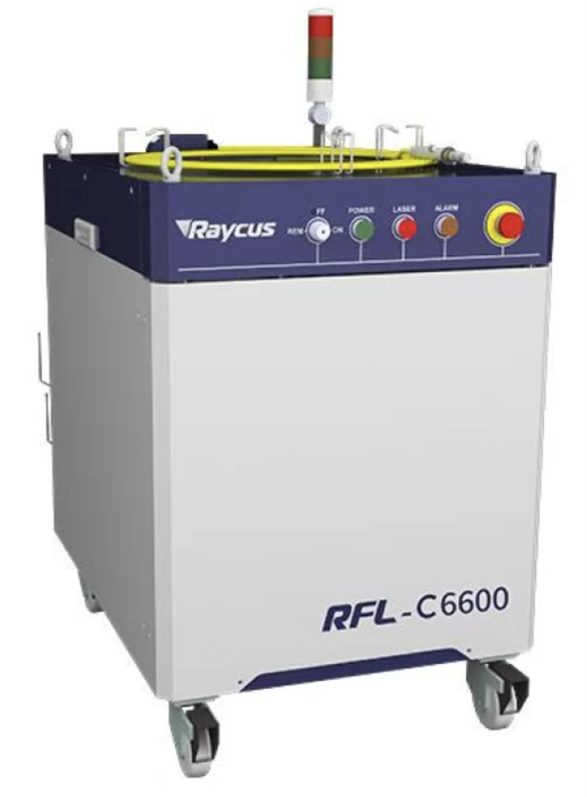

Оптоволоконный лазерный источник Raycus (Китай)

Режущая голова с авто-фокусом BOCI BLT 821 (Китай)

Режущая голова с авто-фокусом BOCI BLT 821 (Китай) Интеллектуальная лазерная режущая головка серии BLT-серии BLT представляет собой полнофункциональную систему, управляемую шиной режущей головкой, специально запущенной для обработки листовой промышленности. Удобная установка, простая отладка, отличная производительность, полные датчики — одна из немногих интеллектуальных режущих головок на рынке.

Разнообразные датчики прикреплены, которые могут динамически контролировать весь процесс резания, непосредственно оценивают и проанализируют причины изменения режущих способностей, собирать ключевые параметры процесса, используют связанные алгоритмы для улучшения и оптимизации процесса, и, наконец, достигают его через Бесшовные стыковки и интеграция с системой резания Интеллектуальный контроль лазерной резки.

Сервомоторы Yaskawa

В станке применяются сервомоторы Yaskawa, широко используемые при конструировании лазерных станков благодаря их высокой производительности. Благодаря обширному опыту компания Gweike нашла оптимальное решение, позволяющее максимально снизить инерцию и достичь высокого ускорения в ходе работы станка.

Сервомотор: X ось: 1300 вт

Y ось: два, каждое по 2900 вт.

Z ось: 750вт.

Управляющая система HyperCut 8000С на Русском языке

Преимуществ П.О:

Поддержка ускорения до 5G

Поддержка скорости до 300 м/мин

Управление и настройка необходимых узлов лазерного комплекса;

Отдельные параметры режимов раскроя и врезки;

Автоматическая оптимизация задания раскроя;

Улучшенная функция перфорации — FLYCUT;

Оптимальное расположение деталей — CYPNEST;

Функция охлаждения контура реза — LEAD POS;

Функция микро-перемычек — MICRO JOINT;

Функция обработки сложных контуров — PULSECUT;

Функция вырезки контуров, лежащих на одной прямой — LINESECUT;

Управление параметрами лазерного источника;

Отдельно стоящий ЭЛЕКСТРИЧЕСКИЙ ШКАФ с кондиционером

Отдельно стоящий ЭЛЕКСТРИЧЕСКИЙ ШКАФ с кондиционером. Все электронные компоненты укомплектованы внутри шкафа, безопасно, это соотвествуем стандартам CE.

И кондицонера может сохраняет температуру внутри шкафа, так что можно продлить ресурс жизни электронных компонентов.

Система автоматической смазки
