Установка лазерной резки металла - серия GA II
- Модель: LF3015GA II/ LF6015GA II
- Мощность источника: 1,5-12 кВт
- Масса установки: 5 500 кг
- Зона обработки, мм: 3000*1500 мм/ 6000*1500 мм
-
свяжемся с вами для уточнения и
предложим лучшие возможные варианты
Высокая скорость и производительность

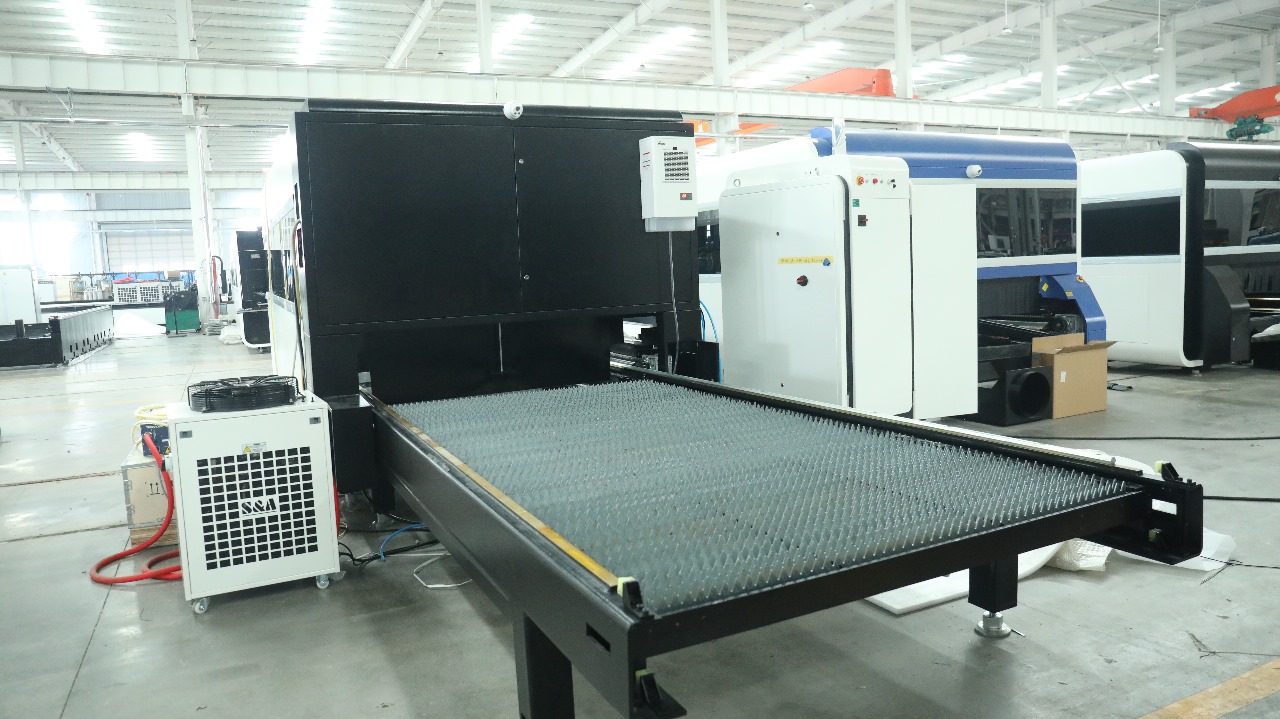

Два сменных стола, скорость до 120 м/мин, ускорение 1.5G — минимизация простоев

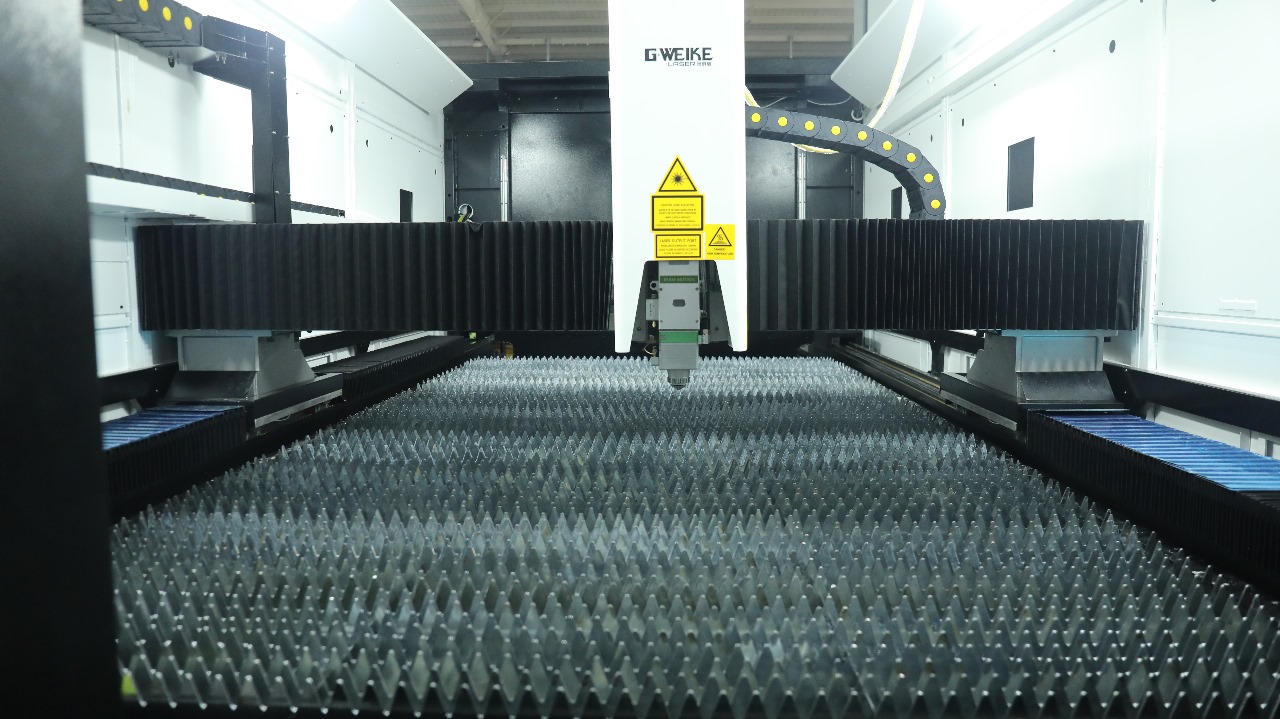

Исключительная точность и стабильность
Позиционирование ±0,03 мм, термообработанная станина — стабильность без деформаций
Интеллектуальный автофокус и премиальные комплектующие
Автоматическая настройка под толщину до 20 мм. Комплектующие Yaskawa, Shimpo, Atlanta
-
Применение

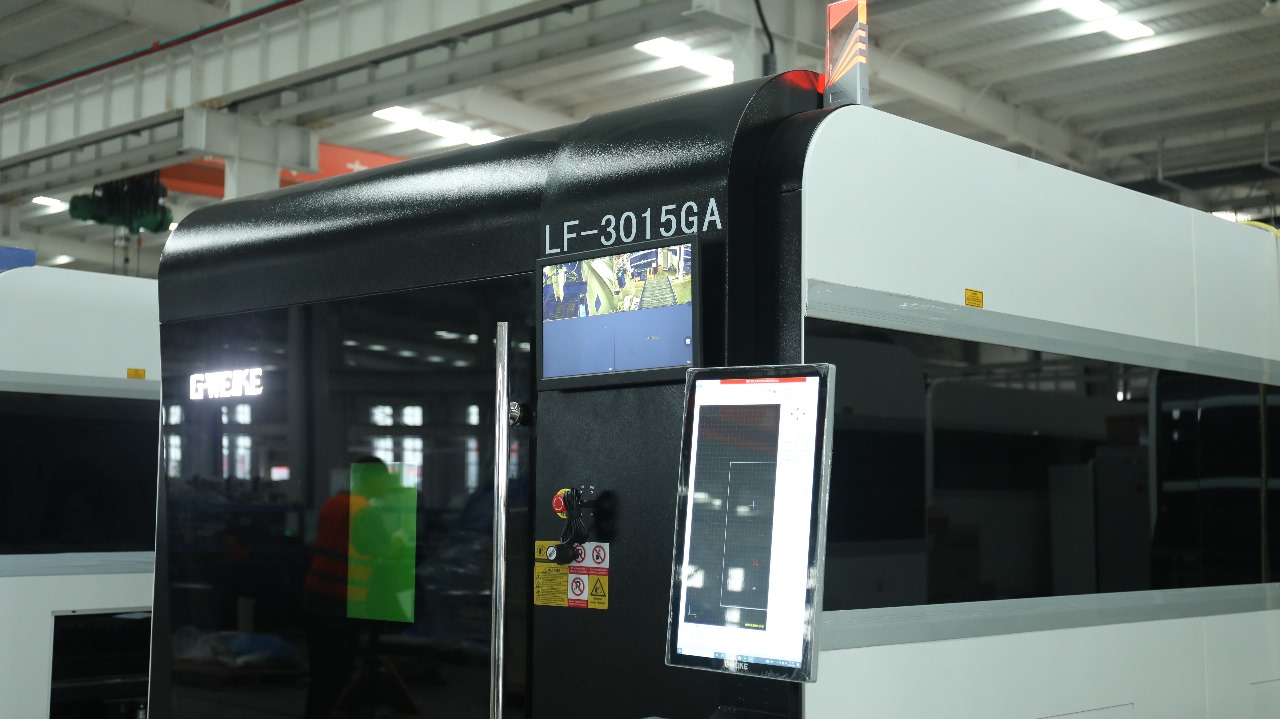

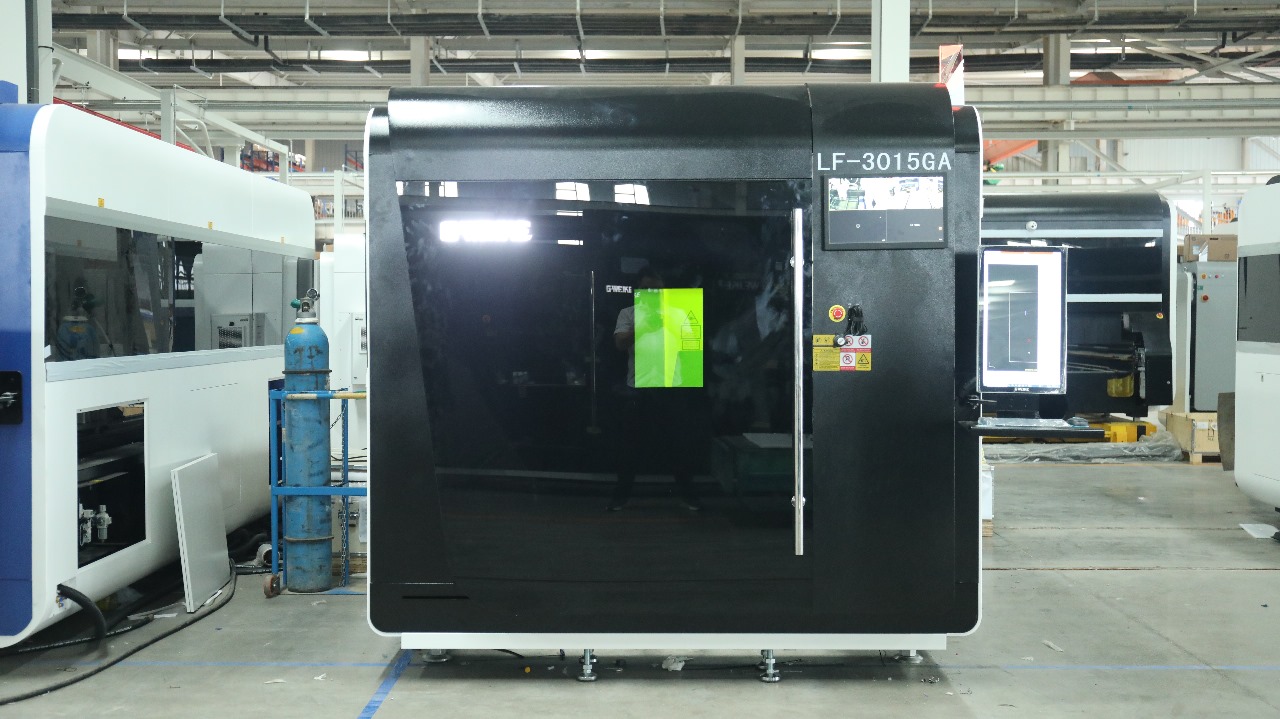

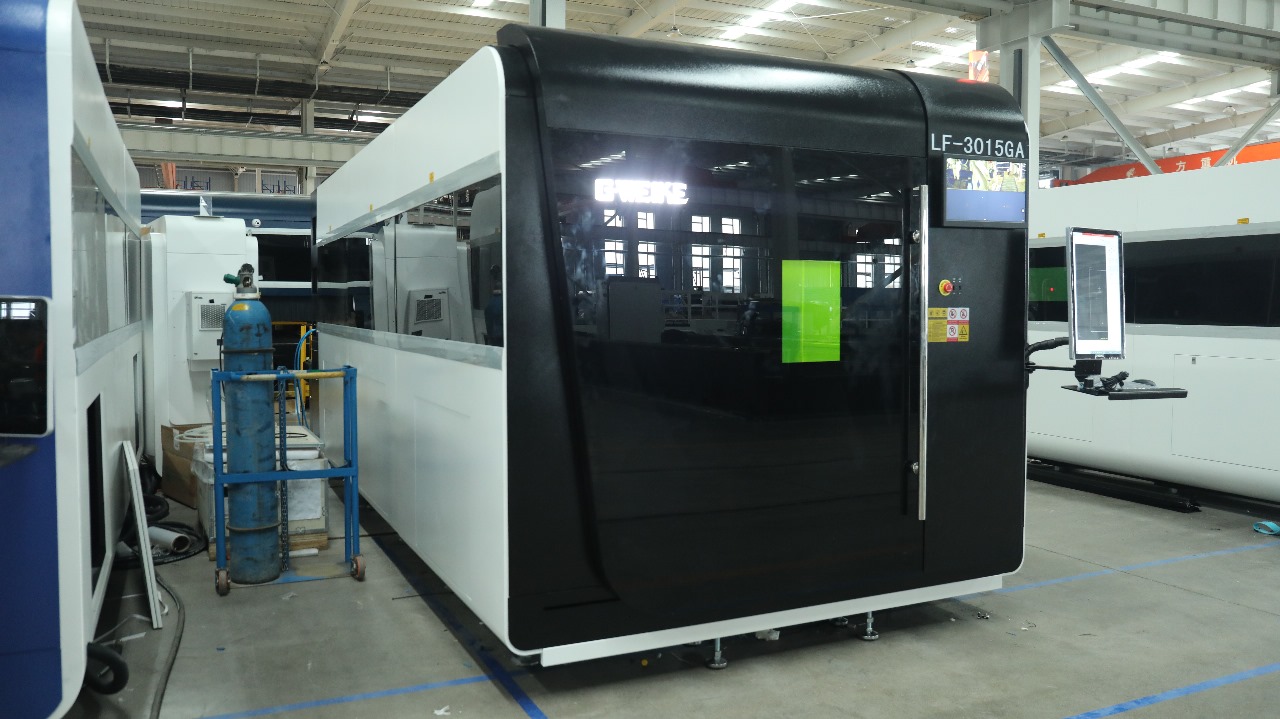

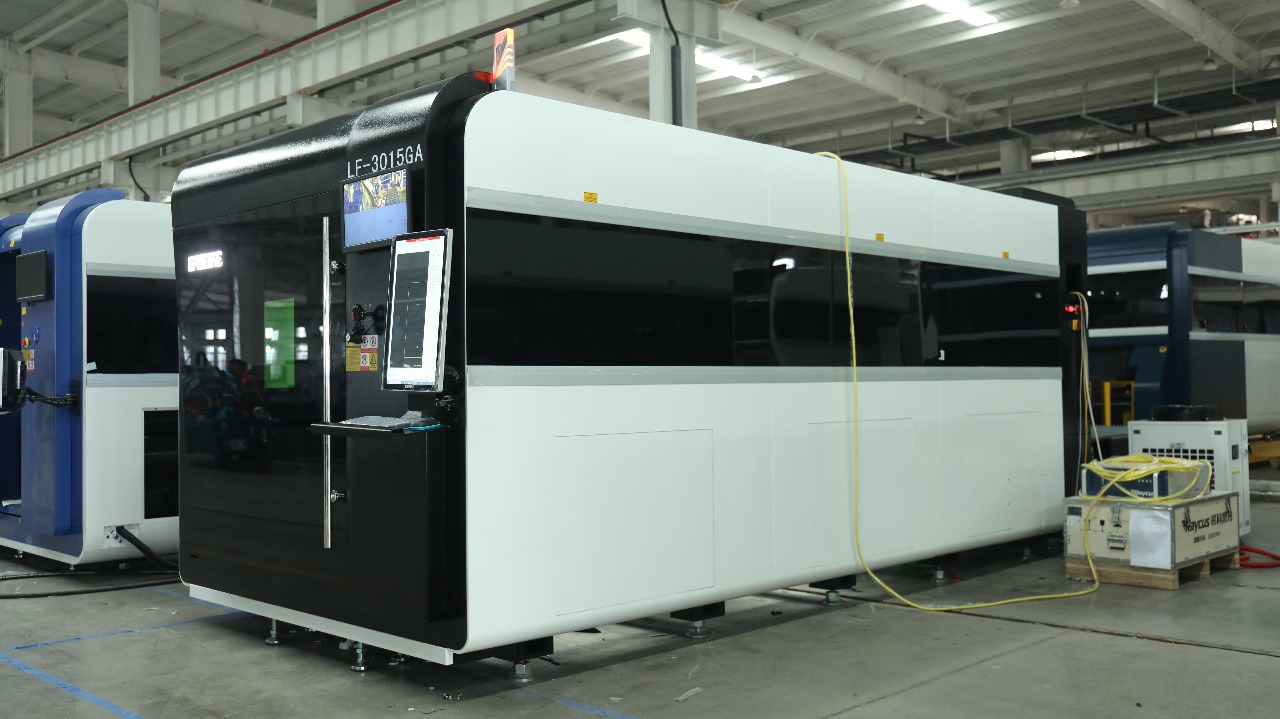

Установка лазерной резки металла LF3015GA-II — современное решение для промышленной лазерной резки металла
Этот мощный станок предназначен для высокоточной и быстрой обработки металлических листов различной толщины. Благодаря инновационным технологиям, установка обеспечивает высокое качество резки и оптимизирует производственные процессы.
Преимущества установки LF3015GA-II:
- Высокая точность и скорость резки – использование волоконного лазера позволяет выполнять чистый и ровный рез без лишних заусенцев.
- Обработка различных металлов – подходит для резки стали, нержавеющей стали, алюминия, латуни и других металлов.
- Энергоэффективность – лазерное оборудование значительно снижает расход энергии по сравнению с традиционными методами резки.
- Долговечность и надежность – конструкция станка гарантирует стабильную работу в течение многих лет.
- Интеллектуальная система управления – автоматизация процессов упрощает настройку и эксплуатацию.
Область применения
Широко применяется при производстве рекламных вывесок, электрических шкафов и стоек, конструкций из листового металла, станков для текстильной промышленности, оборудования для пищевой промышленности, кухонных принадлежностей, светильников, изделий для автомобильной промышленности, различных изделий из металла, пил, изделий для аэрокосмической промышленности, ножей, измерительного оборудования, и.т.д
Обрабатываемые материалы
Нержавеющая сталь, углеродистая сталь, легированная сталь, электротехническая сталь, рессорная сталь, сталь с гальваническим покрытием, травленая сталь, и прочие металлы.
Свяжитесь с нами уже сегодня! Получите профессиональную консультацию и узнайте больше о возможностях лазерной резки с установкой LF3015GA-II.
Комплектация станка
| Название | Бренд | |
| 1 | Оптоволоконный лазерный источник | Raycus (Китай) |
| 2 | Режущая головка, автофокусировка | Raytools |
| 3 | Cерво моторы и привода, X, Y ось | INOVANCE, Германия |
| 4 | Cерво моторы и привода, Z ось | INOVANCE, Германия |
| 5 | Зубчатые рейки шестерня | YYC, Taiwan |
| 6 | Редукторы приводов | Motoreducer, Франция |
| 7 | Электрокомпоненты | Schneider, Франция/ Delixi |
| 8 | Пневматические элементы | SMC, Япония/Airtac, Тайвань |
| 9 | Линейные подшипники | NSK, Япония |
| 10 | Литой портал из авиационного алюминиевого сплава | Gweike, Китай |
| 11 | Линейные направляющие | Hiwin/ PMI, Тайвань |
| 12 | Шарико-винтовые пары на Z оси | TBI, Тайвань |
| 13 | Ситема управления и софт, интерфейс на русском и английском языках | Cypcut, Китай |
| 14 | Секционная система дымоудаления с избыточным давлением | |
| 15 | Система автоматической смазки | |
| 16 | Водяной чиллер | |
| 17 | Тележки, чтобы собрать отходы или заготовки | |

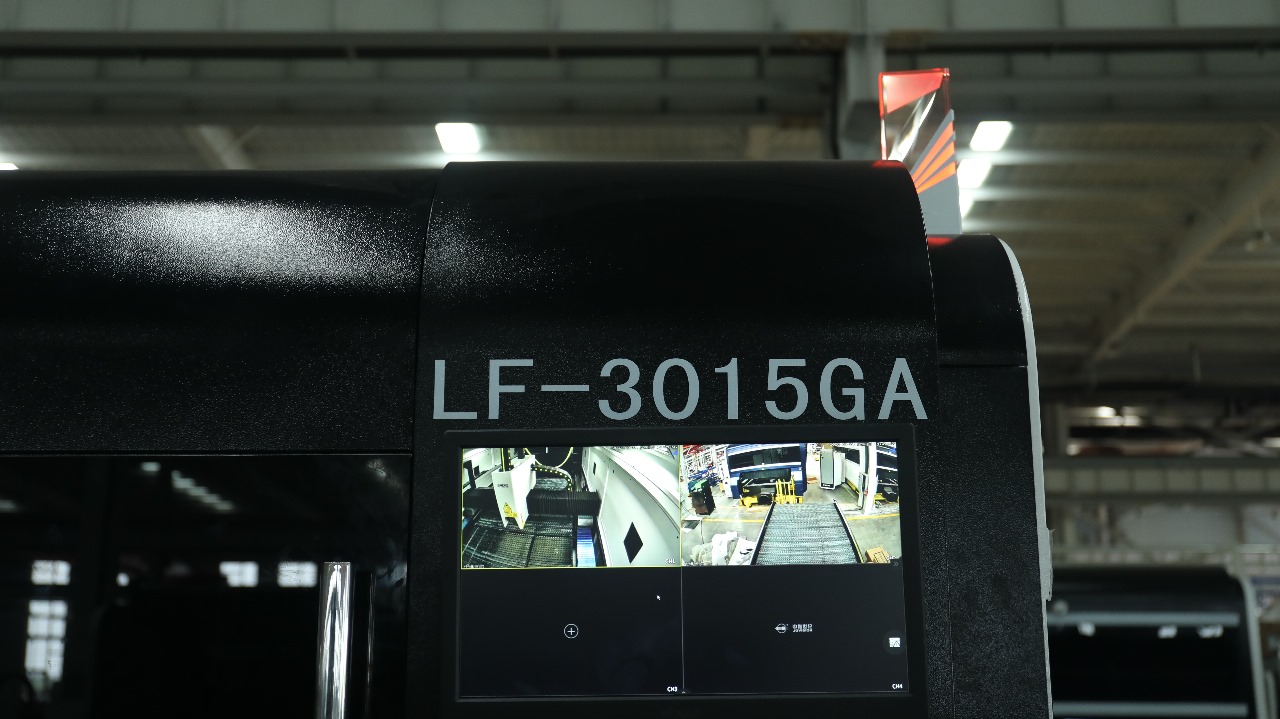

| 18 | Камера, для контроля работы станка внутри кабинета | |
| 19 | Автоматическая сменна столов | |
| 20 | Стабилизатор напряжения | |
- Резка с возможностью маркировки.
- Быстрое реагирование при контроле высоты. Система управления оснащена емкостным бесконтактным контроллером высоты, обеспечивающим быстроту отклика и точность, что позволяет избежать столкновения лазерной головки и поверхности и добиться оптимальной фокусировки.
- Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к непрорезанному участку в случае нарушения условий процесса, линейная / круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.
- Применение ряда технологий для повышения скорости резки.
- Регулировка мощности лазера для улучшения качества обработки углов.
- Поиск краев: функция позволяет разместить лазерную головку на краю листа, после чего система может автоматически контролировать положение и направление позволяя оператору корректировать положение по листу.
- Лазерная головка позволяет производить резку под давлением газа до 3,0 МПа. Газовые магистрали высокого давления обеспечивают возможность резки твердых металлов.

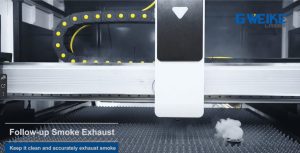

- СЕКЦИОННАЯ СИСТЕМА УДАЛЕНИЯ ДЫМА!!!! Станок обладает автоматической системой дымоудаления, обеспечивающей высокое качество резки и отсутствие загрязнения среды.
- Простота установки, эксплуатации и обслуживания позволяет станку работать 24 часа в сутки.
- Корпус станка: стол изготовлен методом сварки из листовой стали, подвергшейся высокотемпературному отжигу, обработан на иностранном высокоточном крупногабаритном фрезерном станке. Конечный продукт обладает высокой механической прочностью и жесткостью.
- Под плоскостью рабочего стола установлена система сбора шлака и мелких отходов.
- Охладитель обеспечивает высокую безопасность работ благодаря наличию защиты от перелива, чрезмерного давления, неверного подключения электропитания, низкого напряжения, перегрузки, и пр. Устройство создано на полностью импортной элементной базе и характеризуется стабильностью работы и простотой обслуживания.
Оптоволоконный лазерный источник
Raycus RFL—C3000S
Обладает высокой эффективностью электрооптического преобразования, превосходным качеством луча, высокой плотностью энергии, широкой частотой модуляции.
Высокая надежность, длительный срок службы и работа без обслуживания.
Широкое применение в сварке, прецизионной резке, облицовке, обработке поверхностей, 3D-печати и других областях. Выходные характеристики оптического волокна упрощают интеграцию с роботами в гибкое производственное оборудование для удовлетворения потребностей трехмерной обработки.
S – одномодульный
H – модель модифицированная для систем ручной сварки и очистки
AM – для принтеров лазерной 3D-печати
HP – защита от обратного излучения
CE – расширенная гарантийная поддержка.
В станке применяются сервомоторы INOVANCE, широко используемые при конструировании лазерных станков благодаря их высокой производительности. Благодаря обширному опыту компания Gweike нашла оптимальное решение, позволяющее максимально снизить инерцию и достичь высокого ускорения в ходе работы станка.
Мощность сервомоторов:
Х=850 Вт; Y=2*1300Вт; Z=400 Вт;
Управление и настройка необходимых узлов лазерного комплекса;
Отдельные параметры режимов раскроя и врезки;
Автоматическая оптимизация задания раскроя;
Улучшенная функция перфорации — FLYCUT;
Оптимальное расположение деталей — CYPNEST;
Функция охлаждения контура реза — LEAD POS;
Функция микро-перемычек — MICRO JOINT;
Функция обработки сложных контуров — PULSECUT;
Функция вырезки контуров, лежащих на одной прямой — LINESECUT;
Управление параметрами лазерного источника;
Водяной чиллер (Tongfei, Китай)
1) Внешняя система водяного охлаждения оснащена де-ионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
2) Мощность охлаждения: 8500 Вт, используется безопасный для окружающей среды хладагент.
3) Точность регулировки температуры: ±1°С.
4) Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
5) Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
6) Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
7) Длительный срок службы, простота эксплуатации.
8) Возможна установка нагревателя и очистителя воды.
