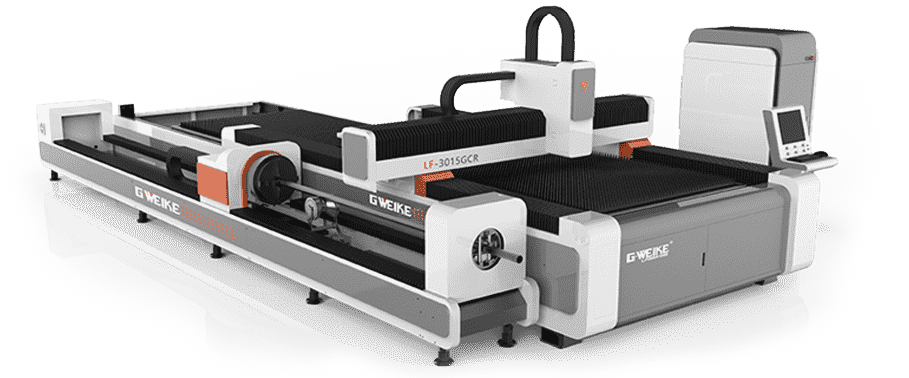

Установка лазерной резки металла - серия GCR
- Модель: LF3015GСR/ LF6015GCR
- Габаритные размеры установки: 8850/ 12850*2850*2310
- Мощность источника: До 6 кВт
- Масса установки: 6 500/ 9000 кг
-
свяжемся с вами для уточнения и
предложим лучшие возможные варианты

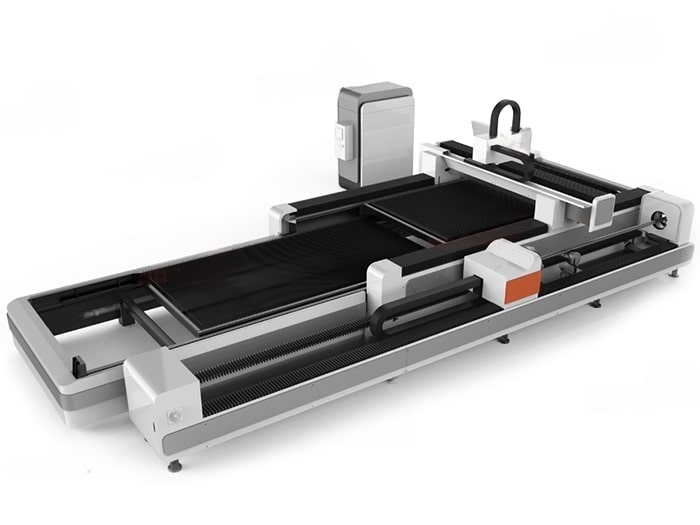

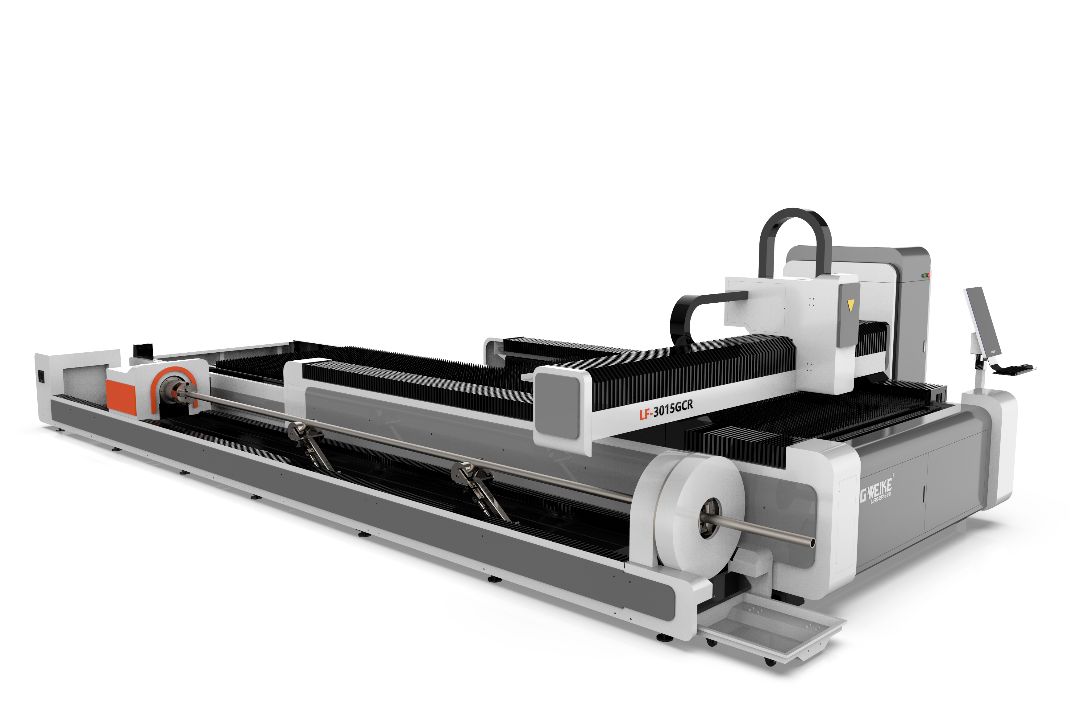

Два в одном: лист и трубы
Оборудование совмещает раскрой листов (зона 1500×3000 мм) и резку труб (круглых и профильных, диаметр до 200 мм) с автоматическим патроном. Замена оснастки не требуется, экономия на покупке двух станков
Минимальные простои
Два сменных стола с временем обмена 15 секунд обеспечивают непрерывную загрузку-выгрузку без остановки процесса резки
Точность и надежность

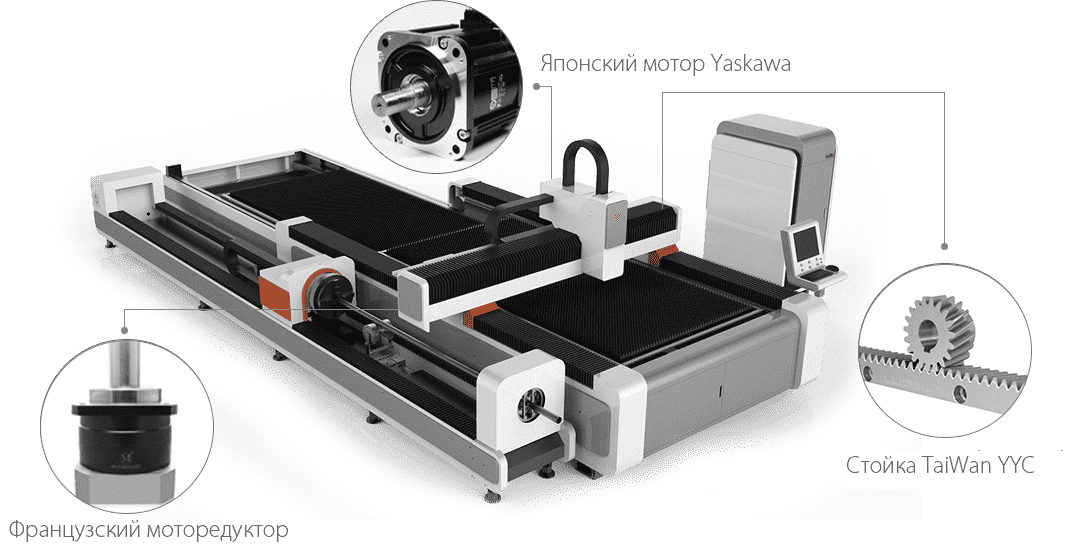

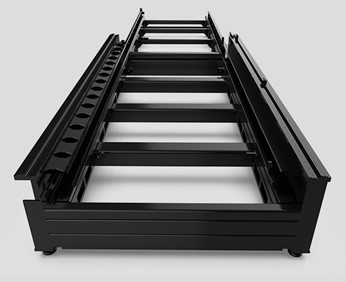

Точность позиционирования ±0,03 мм, повторяемость ±0,02 мм. Станина с термообработкой гарантирует стабильность до 20 лет. Комплектующие: сервоприводы Yaskawa (Япония), рейки Atlanta (Германия), направляющие HIWIN (Тайвань)
Область применения
Широко применяется при производстве рекламных вывесок, электрических шкафов и стоек, конструкций из листового металла, станков для текстильной промышленности, оборудования для пищевой промышленности, кухонных принадлежностей, светильников, изделий для автомобильной промышленности, различных изделий из металла, пил, изделий для аэрокосмической промышленности, ножей, измерительного оборудования, и.т.д
Обрабатываемые материалы
Нержавеющая сталь, углеродистая сталь, легированная сталь, электротехническая сталь, рессорная сталь, сталь с гальваническим покрытием, травленая сталь, и прочие металлы.
Себестоимость эксплуатации и обслуживания
- Расходы газа: N2 в баллонах, 120-160 литров/час; или O2 в баллонах, 40 литров/час; или воздух (для резки нержавейки толщиной до 3мм).
Обычно мы режем чёрную сталь на кислороде. Качество хорошее, скорость быстра.
Для наилучшего качества резки нержавейки мы советуем азот. Азот сохраняет оригинальный цвет нержавейки.
Чтобы снизить себестоимость эксплуатации, ведь азот дорог, обычно клиенты используют воздух при резке тонкой нержавейки. При воздухе рез нержавейки немного жёлтый.
- Расходы расходующих материалов:
| Ресурс (час) | |
| Защитная линза | 600 |
| сопло | 600 |
| Кольцо из керамики | 400 |
Комплектация станка
| Название | Бренд | |
| 1 | Оптоволоконный лазерный источник | Raycus, Китая |
| 2 | Режущая головка, автофокусировка | Raytools |
| 3 | Cерво моторы и привода, X, Y ось | INNOVACE, Япония |
| 4 | Cерво моторы и привода, Z ось | Panasonic, Япония |
| 5 | Зубчатые рейки шестерня | Atlanta, Германия |
| 6 | Редукторы приводов | Neugart, Германия |
| 7 | Электрокомпоненты | Schneider, Франция/ Delixi |
| 8 | Пневматические элементы | SMC, Япония/Airtac, Тайвань |
| 9 | Линейные подшипники | NSK, Япония |
| 10 | Литой портал из авиационного алюминиевого сплава | Gweike, Китай |
| 11 | Линейные направляющие | Hiwin/ PMI, Тайвань |
| 12 | Шарико-винтовые пары на Z оси | TBI, Тайвань |
| 13 | Ситема управления и софт, интерфейс на русском и английском языках | Cypcut, Китай |
| 14 | Система дымоудаления, вентилятор | |
| 15 | Система автоматической смазки | |
| 16 | Водяной чиллер | |
| 17 | Тележки, чтобы собрать отходы или заготовки | |

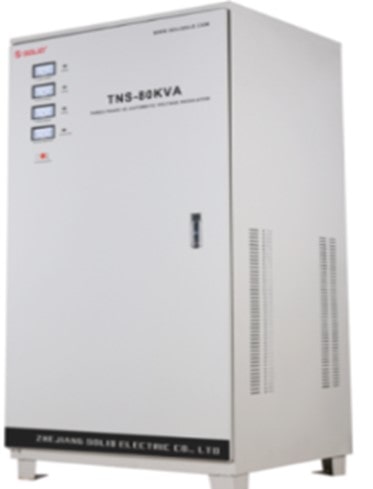

| 18 | Стабилизатор напряжения 30 кВт, 380 В | |
| 19 | Кондиционер шкафа управления | |
| 20 | Автоматическая сменна столов |
В станке применяются сервомоторы INNOVANCE, широко используемые при конструировании лазерных станков благодаря их высокой производительности. Благодаря обширному опыту компания Gweike нашла оптимальное решение, позволяющее максимально снизить инерцию и достичь высокого ускорения в ходе работы станка.
Сервомотор: X ось: 1300вт
Y ось: два, каждое по 1800вт.
Z ось: 750вт.
Сервоприводы:
X ось: 1300вт
Y ось: два, каждое по 2000вт.
Z ось: 750вт.

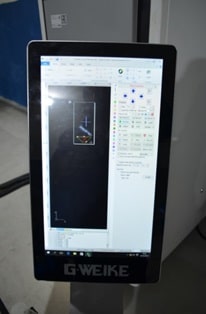

Преимуществ П.О:
Управление и настройка необходимых узлов лазерного комплекса;
Отдельные параметры режимов раскроя и врезки;
Автоматическая оптимизация задания раскроя;
Улучшенная функция перфорации — FLYCUT;
Оптимальное расположение деталей — NESTING;
Функция охлаждения контура реза — LEAD POS;
Функция микро-перемычек — MICRO JOINT;
Функция обработки сложных контуров — PULSECUT;
Функция вырезки контуров, лежащих на одной прямой — LINESECUT;
Управление параметрами лазерного источника;
Отдельно стоящий ЭЛЕКСТРИЧЕСКИЙ ШКАФ с кондиционером. Все электронные компоненты укомплектованы внутри шкафа, безопасно, это соотвествуем стандартам CE.
И кондицонер может сохранять температуру внутри шкафа, так что можно продлить ресурс жизни электронных компонентов.
Передний автоматический пневматический патрон, 3 ряда зажимов.
Система передачи вращения патронов: зубчатое колесо, не ремни, точность передачи выше.
2 шт на длине 6 000для трубы, автоматически поднимаются и опускаются.
Водяной чиллер (Tongfei, Китай)
1) Внешняя система водяного охлаждения оснащена де-ионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
2) Мощность охлаждения: 8500 Вт, используется безопасный для окружающей среды хладагент.
3) Точность регулировки температуры: ±1°С.
4) Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
5) Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
6) Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
7) Длительный срок службы, простота эксплуатации.
8) Возможна установка нагревателя и очистителя воды.
